Εφαρμογές
Τα διάτρητα φύλλα λαμαρίνας χρησιμοποιούνται σε αρχιτεκτονικές, διακοσμητικές, βιομηχανικές και πολλές άλλες εφαρμογές. Λόγω της διάτρησης, είναι πιο ελαφριά και ευέλικτα.

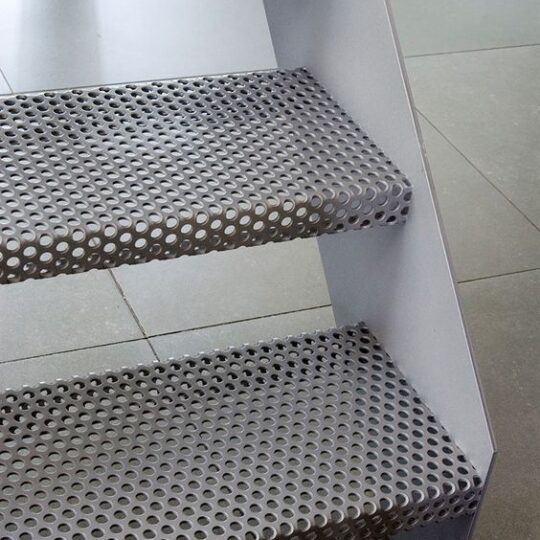

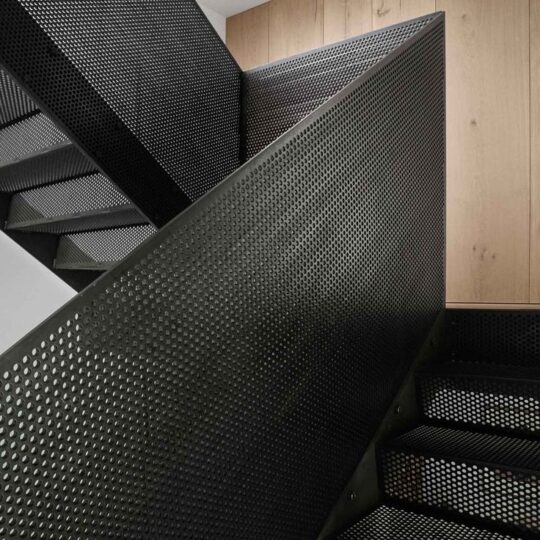

Σκάλες – Σκαλοπάτια
Τα διάτρητα φύλλα μπορούν να χρησιμοποιηθούν τόσο για τα σκαλοπάτια όσο και την κουπαστή. Αυτή η επιλογή σχεδίασης μπορεί να προσφέρει μία μοντέρνα και βιομηχανική αισθητική. Το διάτρητο μέταλλο λόγω των οπών παρέχει μία αντιολισθητική επιφάνεια κάτι που βελτιώνει αισθητά την ασφάλεια. Τα διάτρητα σκαλοπάτια παρέχουν επίσης βελτιωμένο αερισμό.
Φίλτρα
Φιλτράρισμα και Διαχωρισμός: Χρησιμοποιούνται σε βιομηχανίες όπως η γεωργία (κόσκινα), η επεξεργασία τροφίμων και η επεξεργασία ύδατος για τον διαχωρισμό στερεών και αερίων.
Αερισμός
Αερισμός σε συστήματα κλιματισμού: Επιτρέπει την διέλευση αέρα, παρέχοντας παράλληλα μια ασφάλεια για το σύστημα εγκατάστασης.

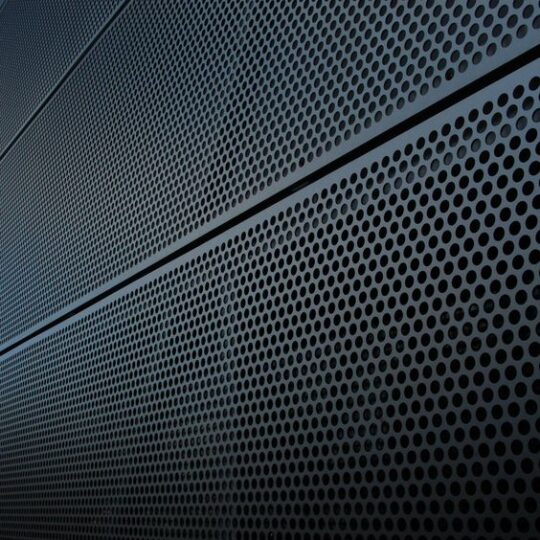

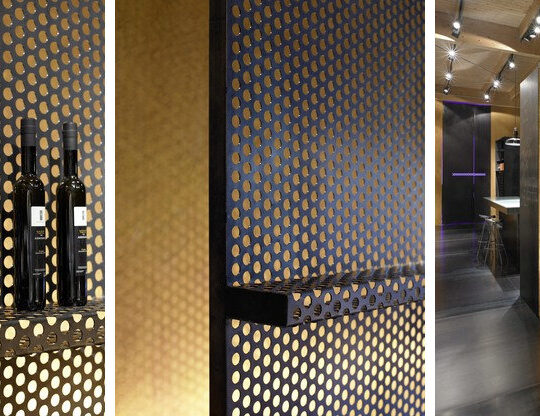

Κάλυψη κτιρίων
Χρησιμοποιείται στον αρχιτεκτονικό σχεδιασμό για την κάλυψη κτιρίων, προσφέροντας ταυτόχρονα αερισμό, προστασία από τον ήλιο και αισθητική εμφάνιση.
Είδη διάτρητων
Οπές
Οι οπές διακρίνονται σε 3 κατηγορίες
- Στρογγυλές
- Τετράγωνες
- Επιμήκεις
Διάταξη
Οι διάταξη των οπών διακρίνεται σε 3 κατηγορίες
- Τριγωνική
- Τετράγωνη
- Διάταξη σε Ζ
Διαστάσεις και πάχη
Οι εμπορικές διαστάσεις που διατίθενται είναι οι παρακάτω:
- 1000 x 2000
- 1250 x 2500
- 1500 x 3000
Το πάχος ξεκινάει από 0.60 mm και φτάνει τα 10.00 mm. Για τις μαύρες λαμαρίνες, έως τα 3mm χρησιμοποιείται dcp (ψυχρής έλασης) και από 4 χιλιοστά και πάνω θερμής έλασης
Για μεγάλες παραγγελίες μπορούν να παραχθούν σε διαφορετικά πλάτη και μήκη χωρίς φύρα
Επιπλέον κοπές μπορούν να γίνουν σε πλάτος από 10mm και μήκος έως 3 μέτρα.
Για μικρά κομμάτια δείτε και τη λίστα με τα ρετάλια

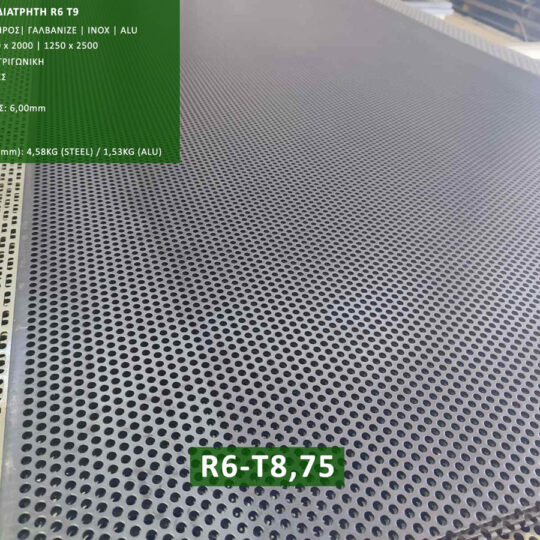

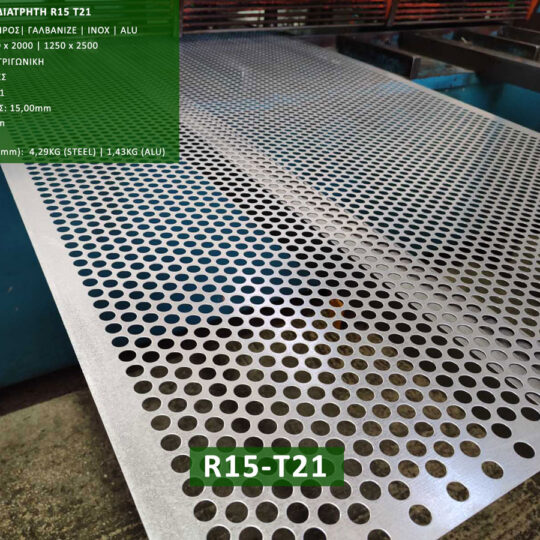

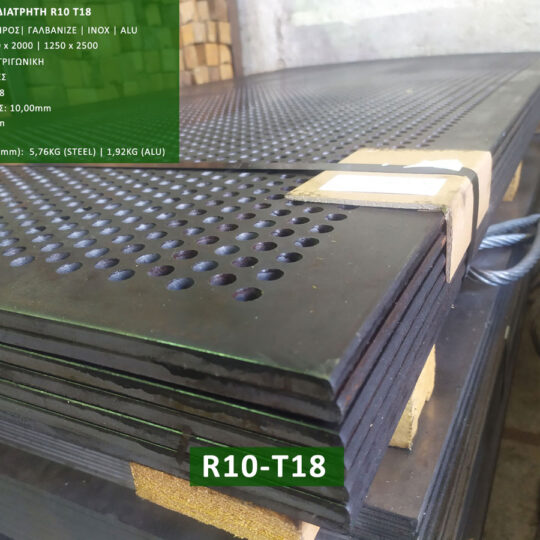

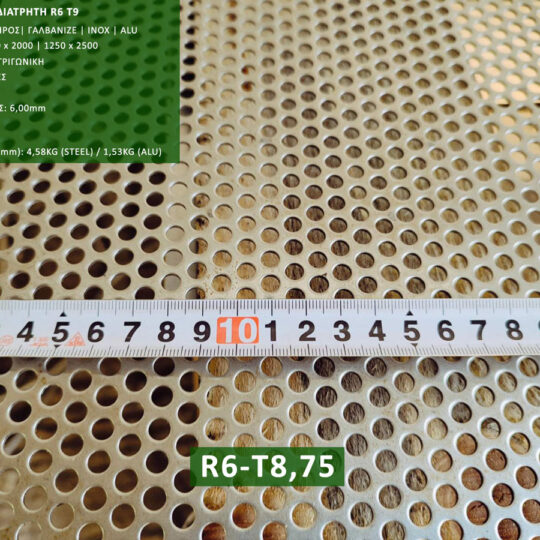

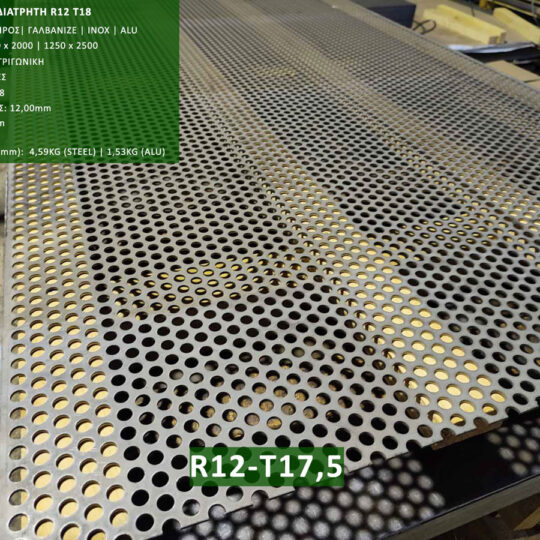

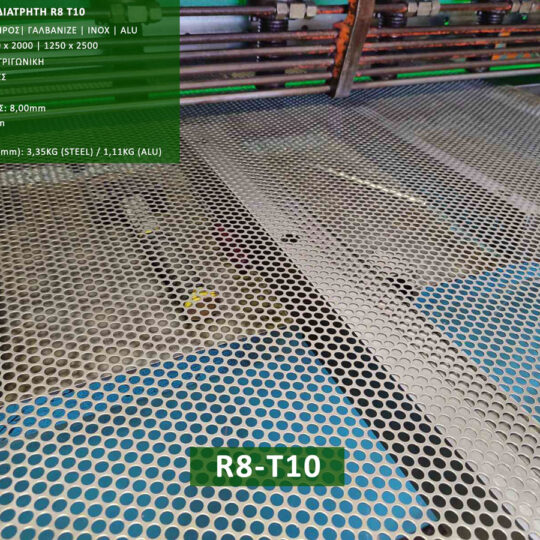

Στρογγυλές οπές
- Τριγωνική διάταξη
- Τετράγωνη διάταξη
- Διάταξη σε Ζ
- R ή Φ= Διάμετρος τρύπας σε χιλιοστά (mm)
- T= Απόσταση κέντρων 2 οπών σε χιλιοστά (mm)
| Κωδικός | R ή Φ(διάμετρος τρύπας) | Τ (κέντρα) | Αέρας % |
|---|---|---|---|

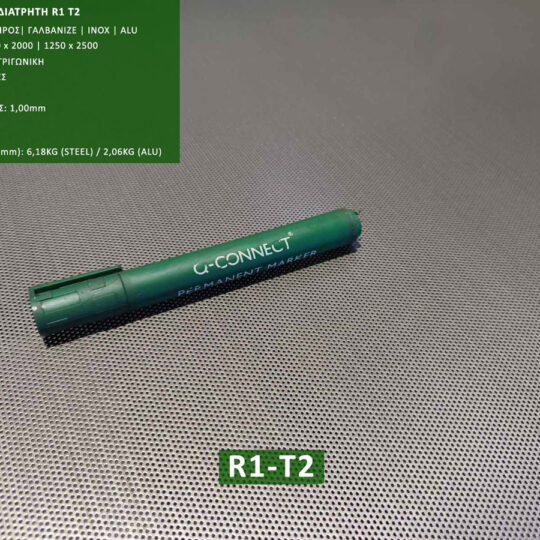

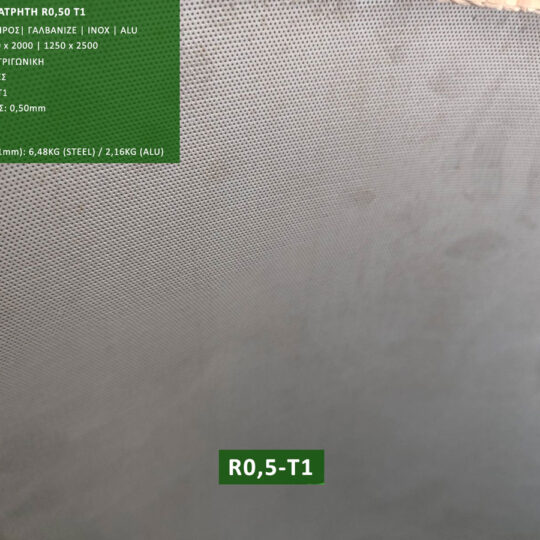

| 1001 | 0.50 | 1.09 | 19.00 |
| 1002 | 0.75 | 1.50 | 22.70 |

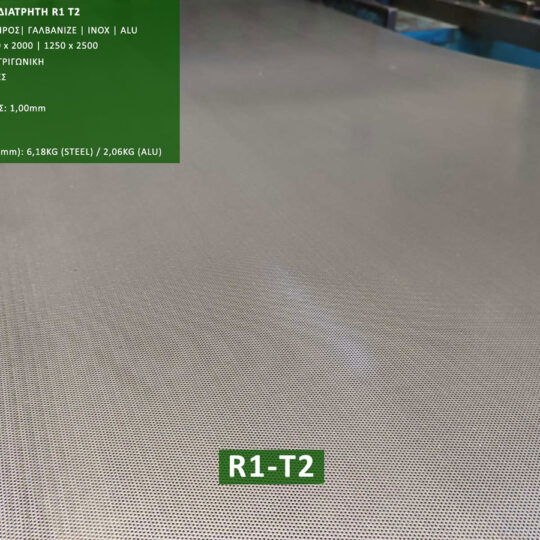

| 1003 | 1.00 | 2.00 | 22.70 |

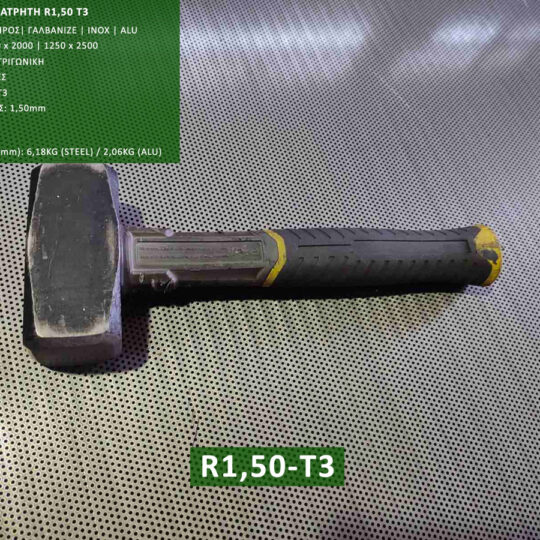

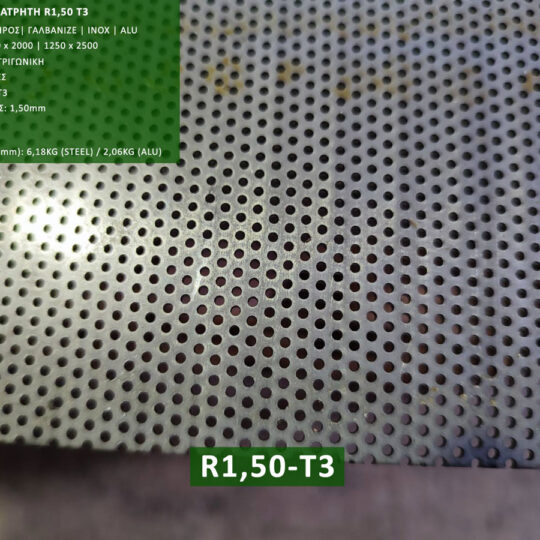

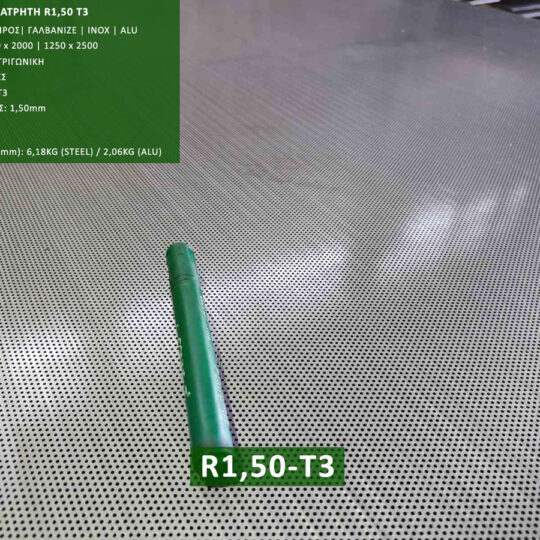

| 1004 | 1.50 | 3.00 | 22.70 |

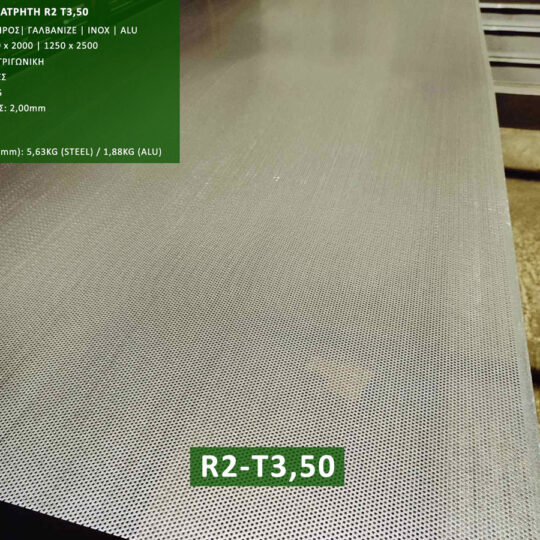

| 1005 | 2.00 | 3.50 | 29.61 |
| 1006 | 2.00 | 5.00 | 14.51 |

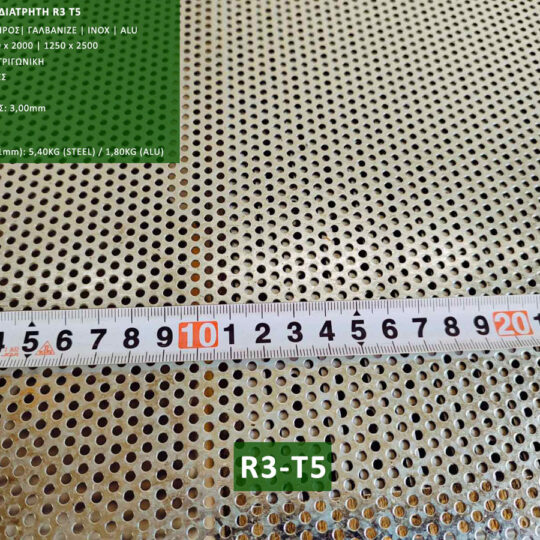

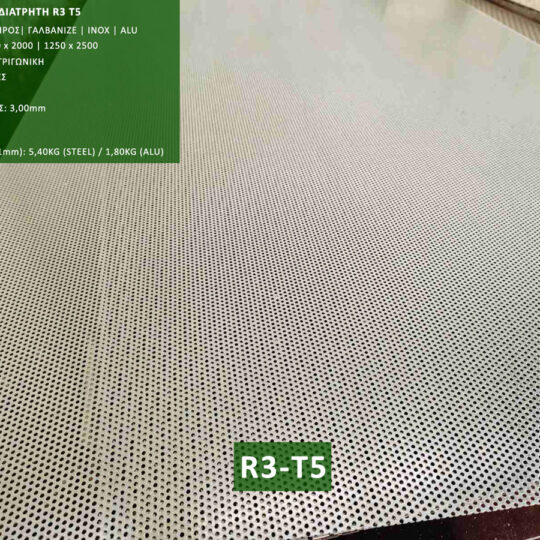

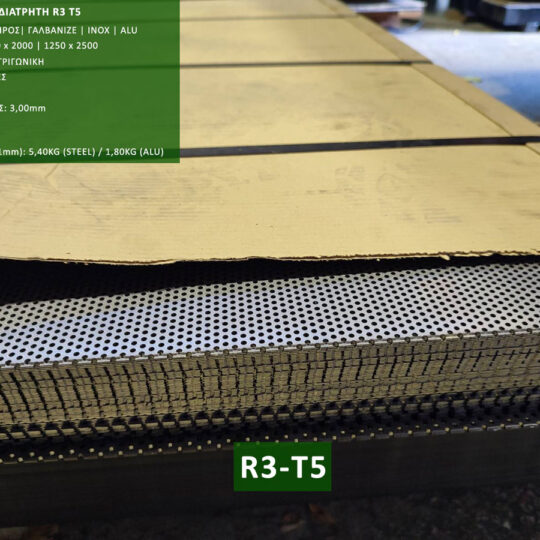

| 1007 | 3.00 | 5.00 | 32.65 |
| 1008 | 3.00 | 6.25 | 20.89 |
| 1009 | 3.50 | 6.25 | 28.44 |

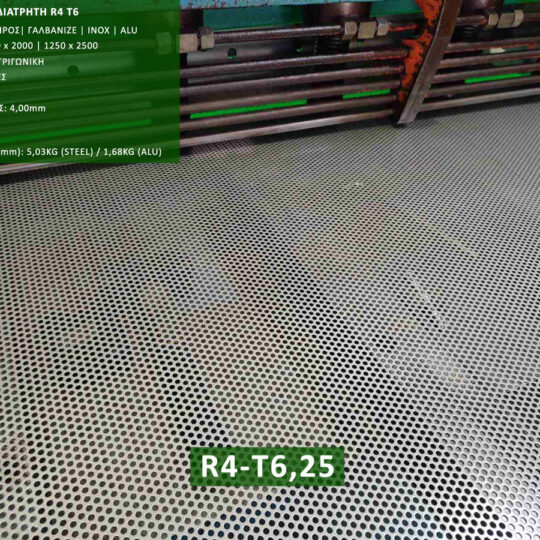

| 1010 | 4.00 | 6.25 | 37.15 |

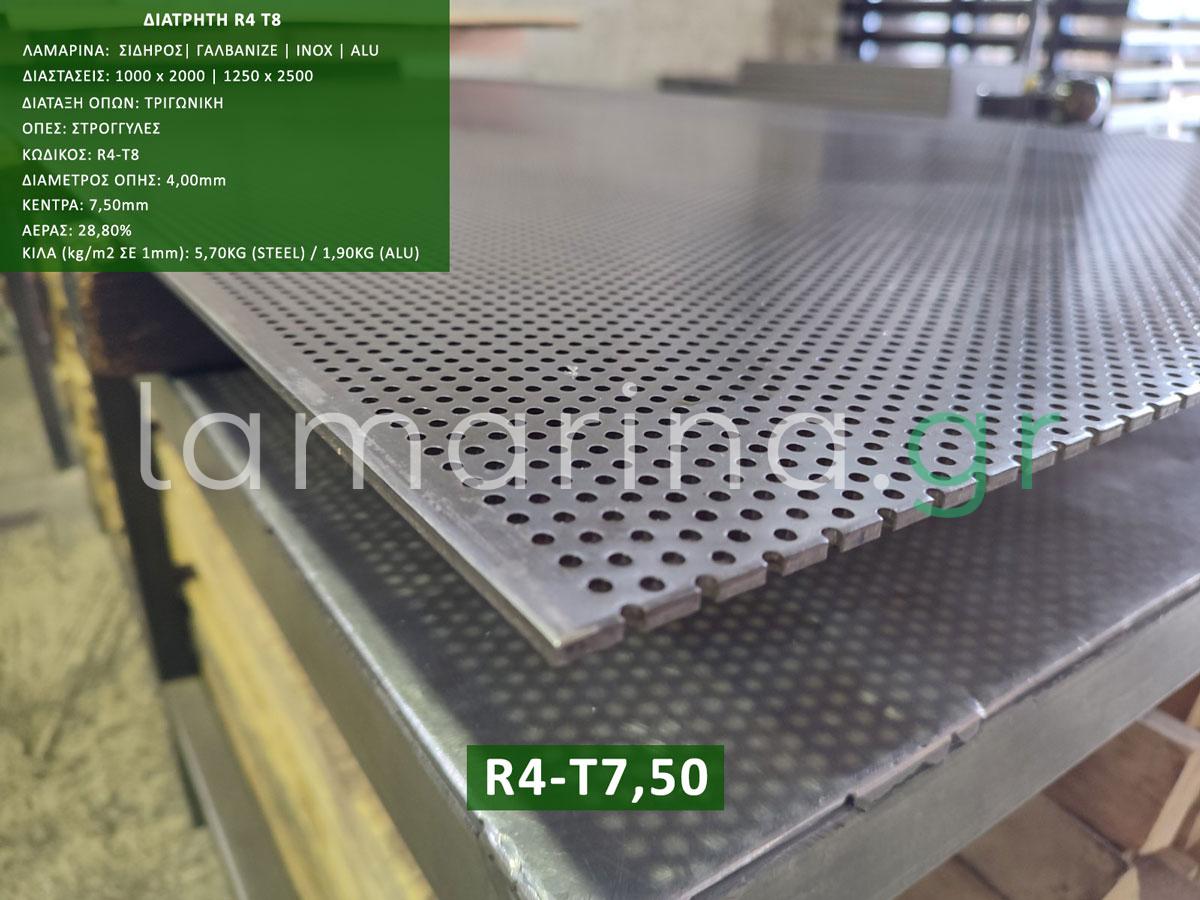

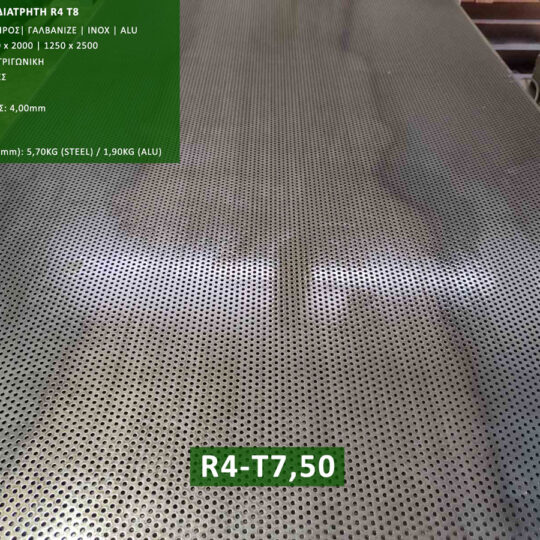

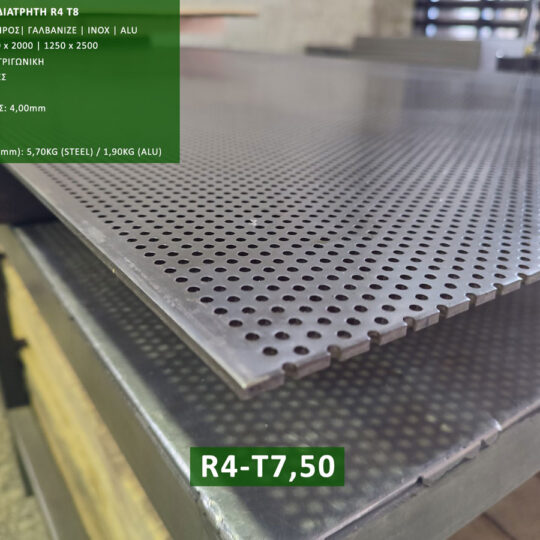

| 1011 | 4.00 | 7.50 | 28.80 |

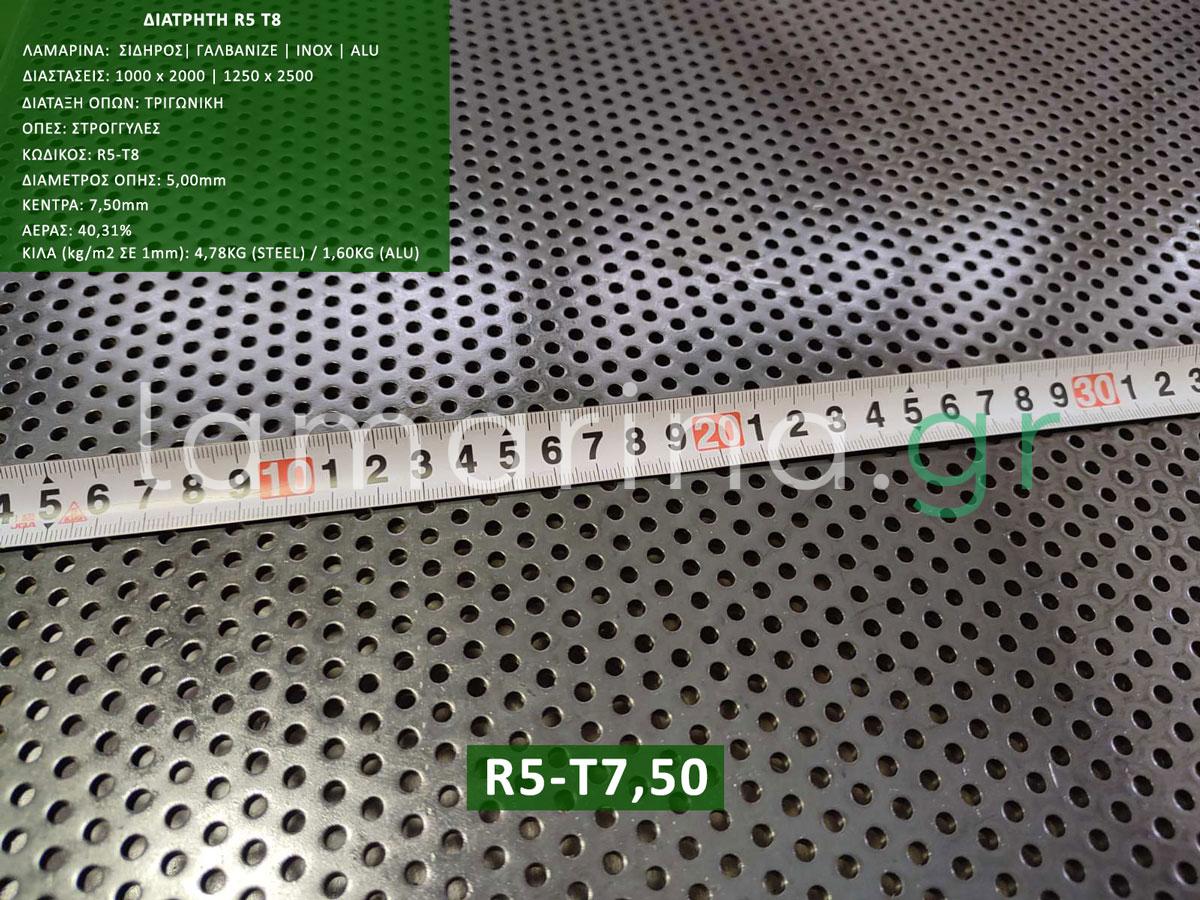

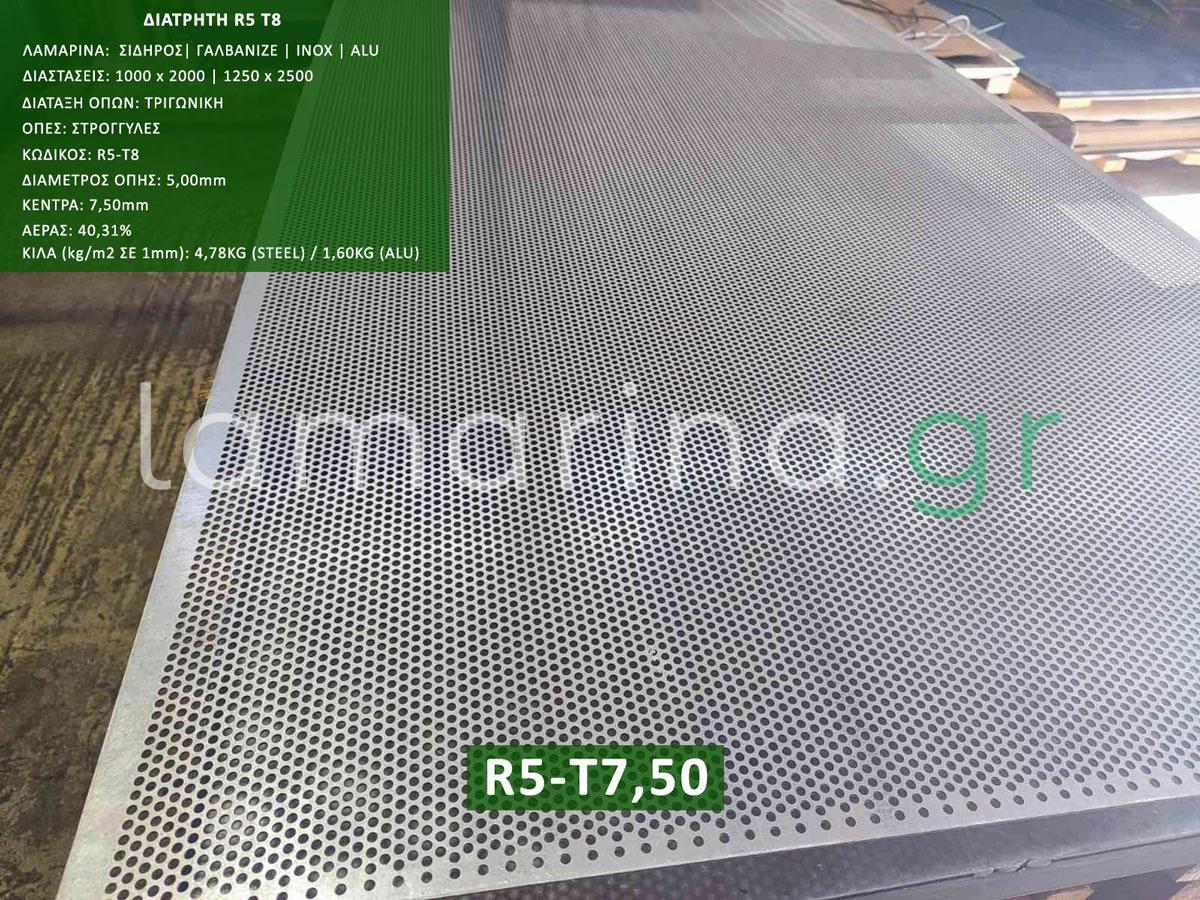

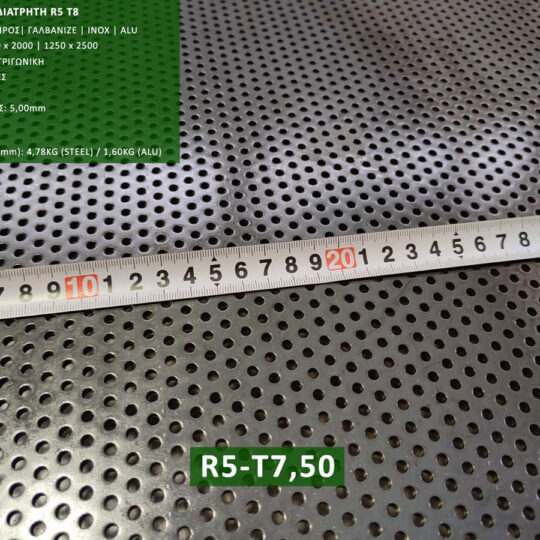

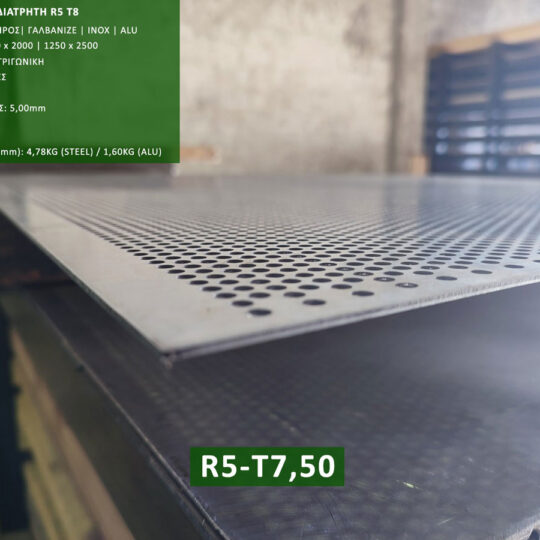

| 1012 | 5.00 | 7.50 | 40.31 |
| 1013 | 5.00 | 8.75 | 29.61 |

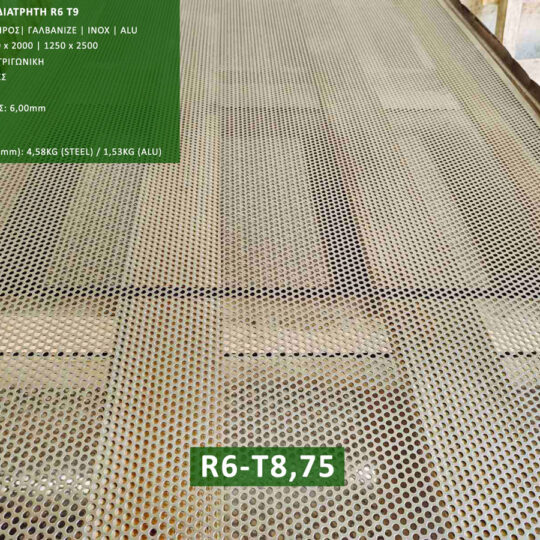

| 1014 | 6.00 | 8.75 | 42.64 |

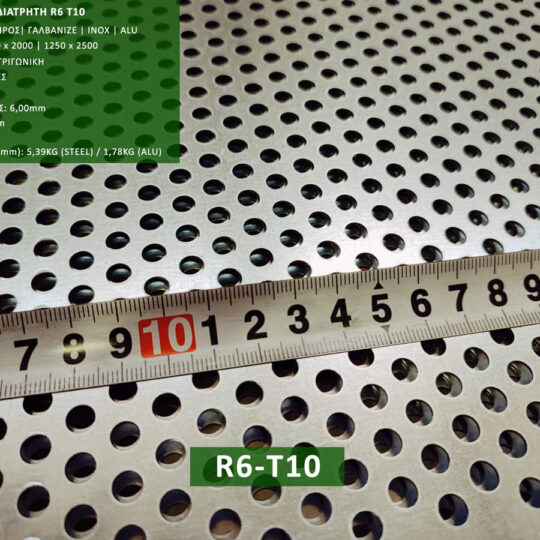

| 1015 | 6.00 | 10.00 | 32.65 |

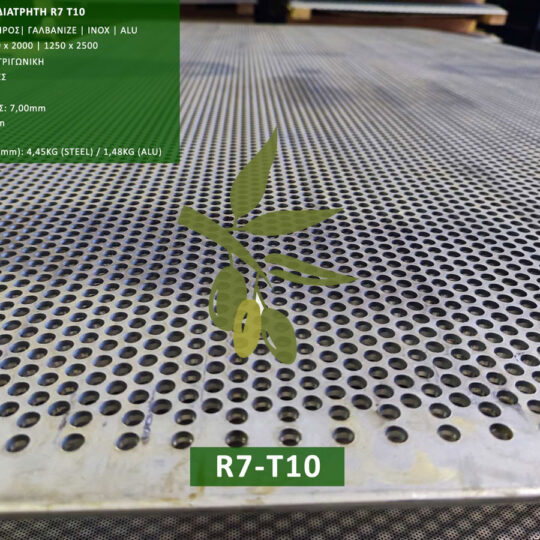

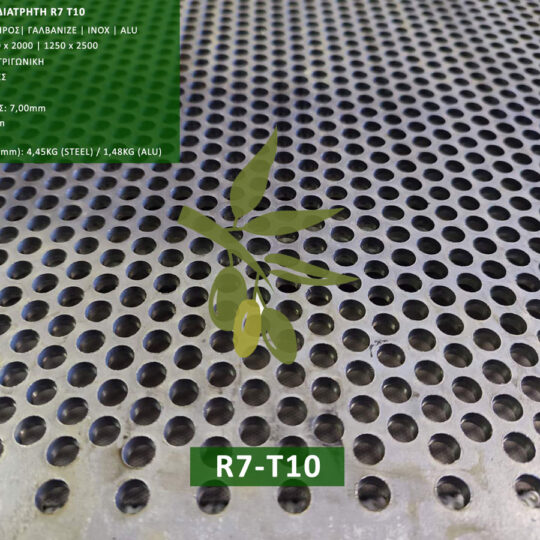

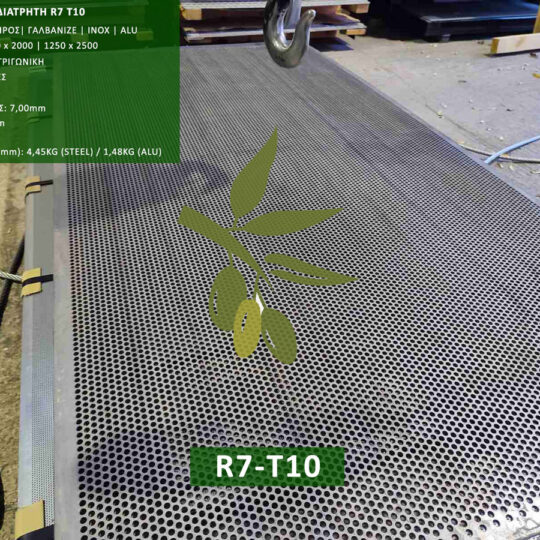

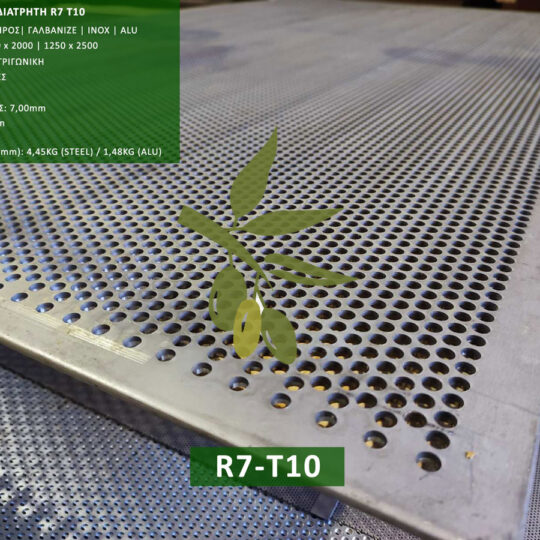

| 1016 | 7.00 | 10.00 | 44.44 |

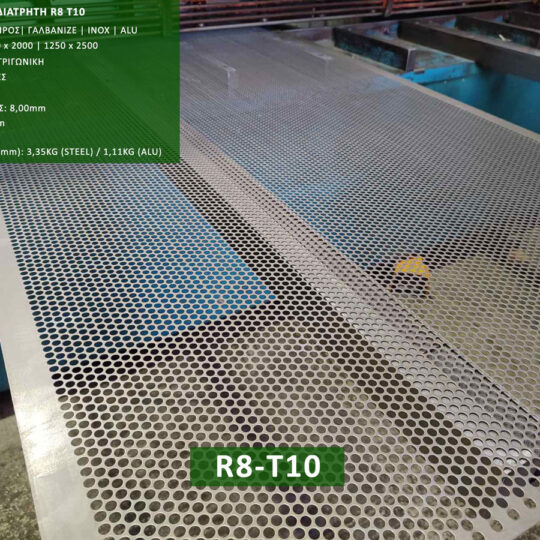

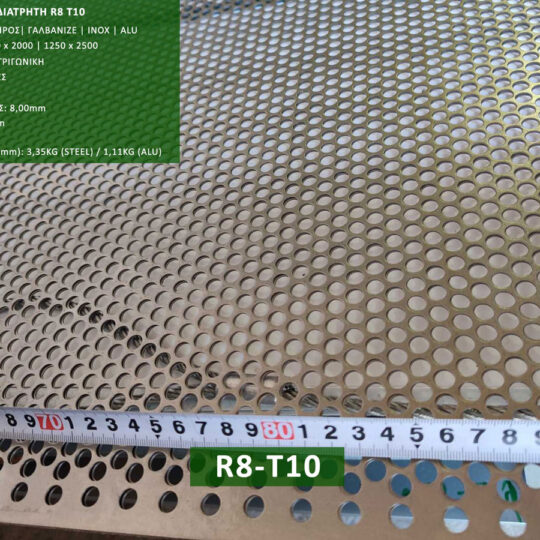

| 1017 | 8.00 | 10.00 | 58.04 |

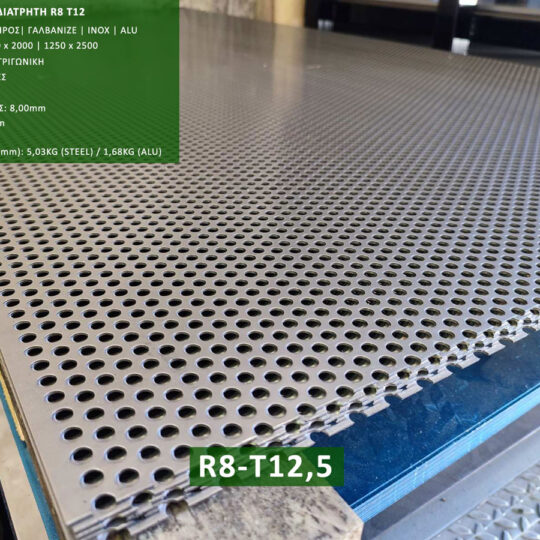

| 1018 | 8.00 | 12.50 | 37.15 |

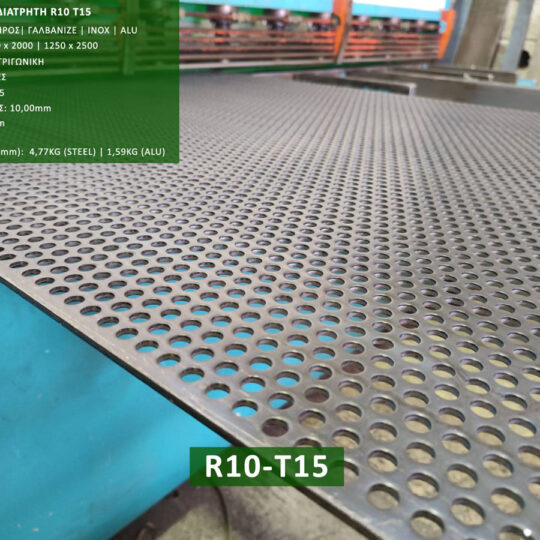

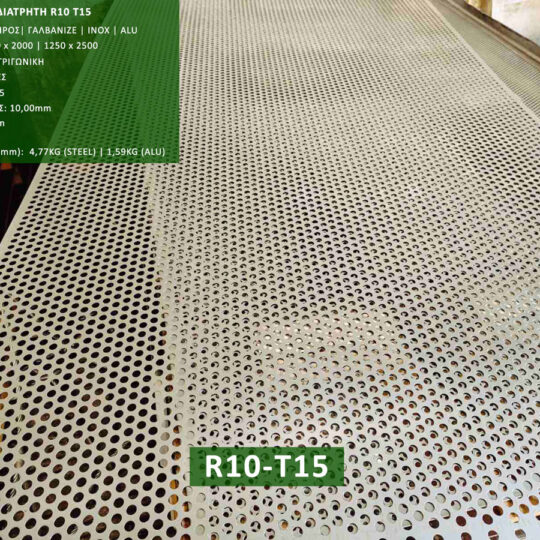

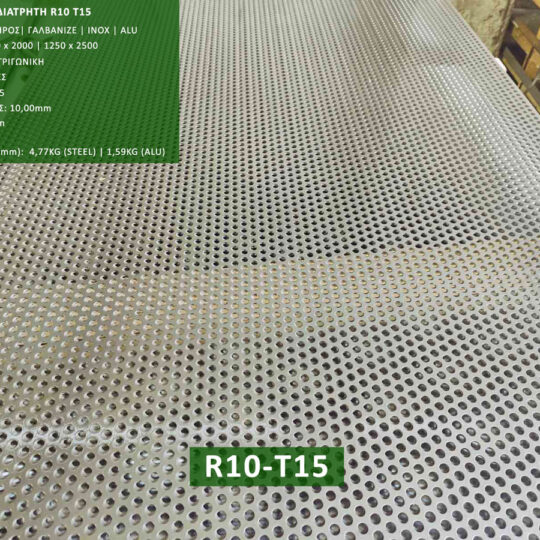

| 1020 | 10.00 | 15.00 | 40.31 |

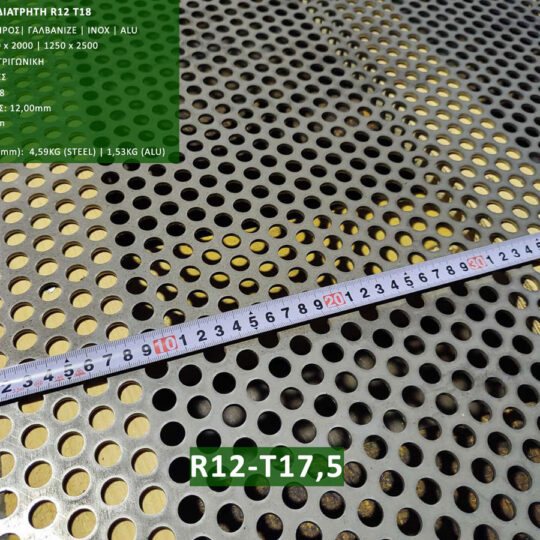

| 1021 | 12.00 | 17.50 | 42.64 |

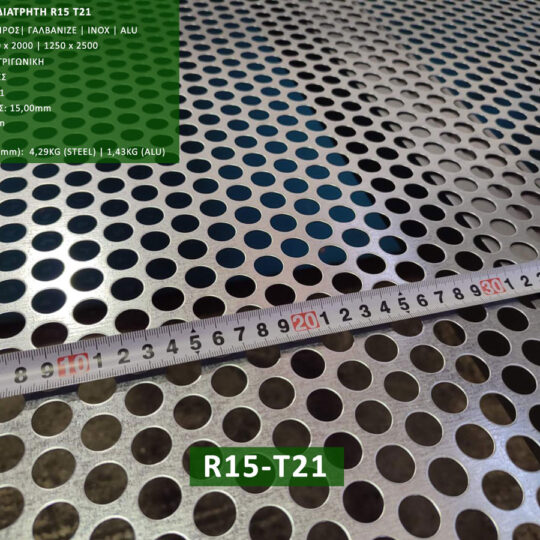

| 1024 | 15.00 | 21.00 | 46.27 |

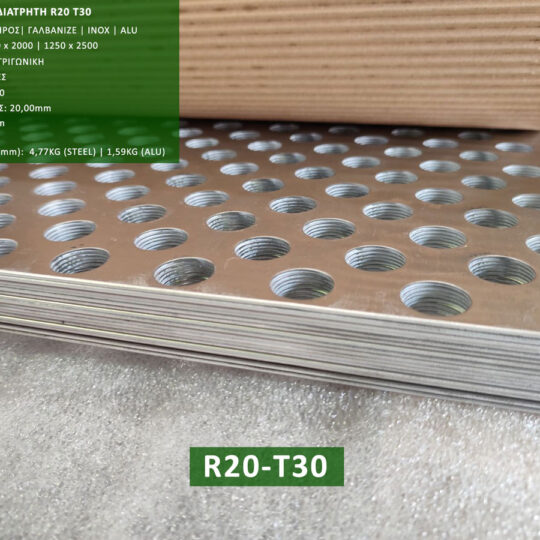

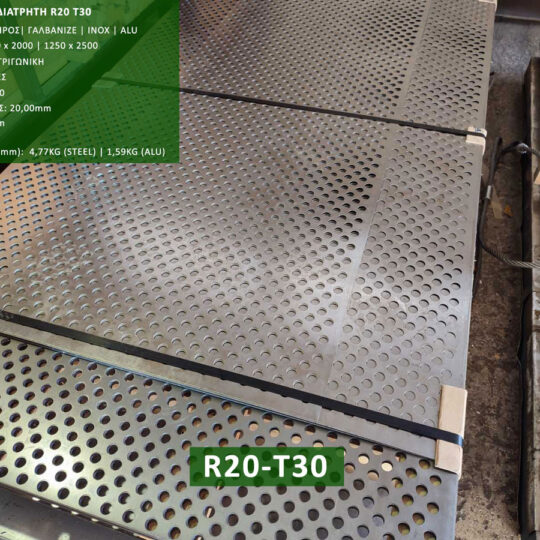

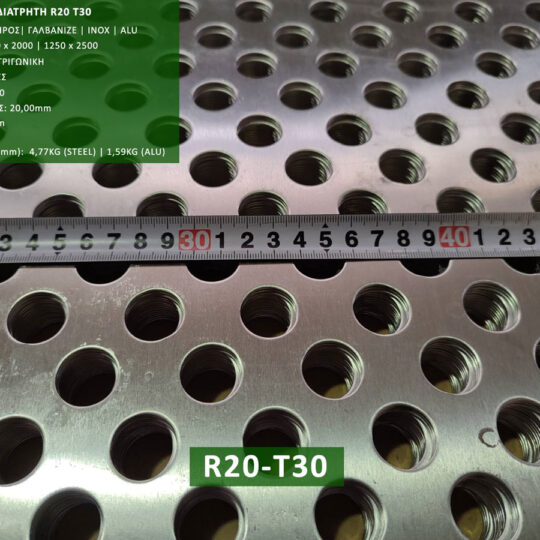

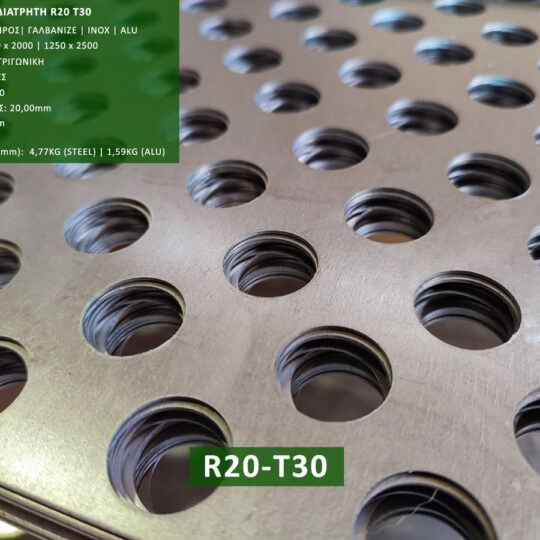

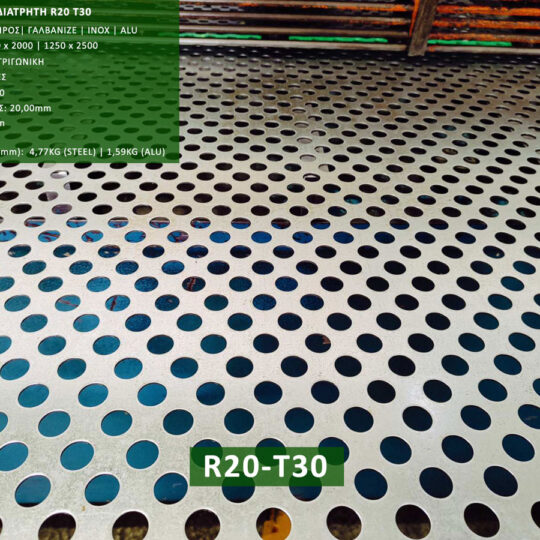

| 1025 | 20.00 | 30.00 | 40.30 |

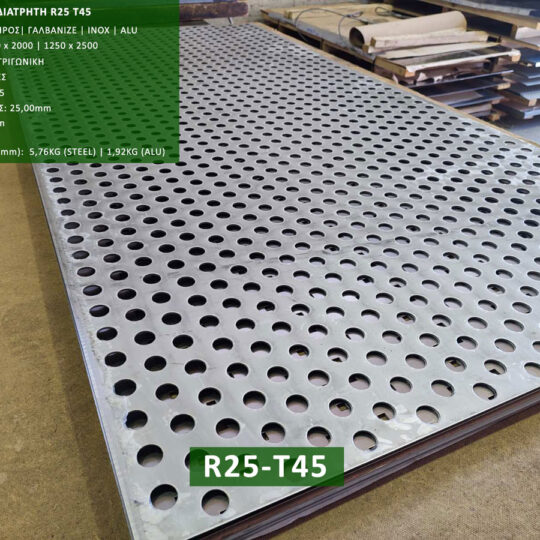

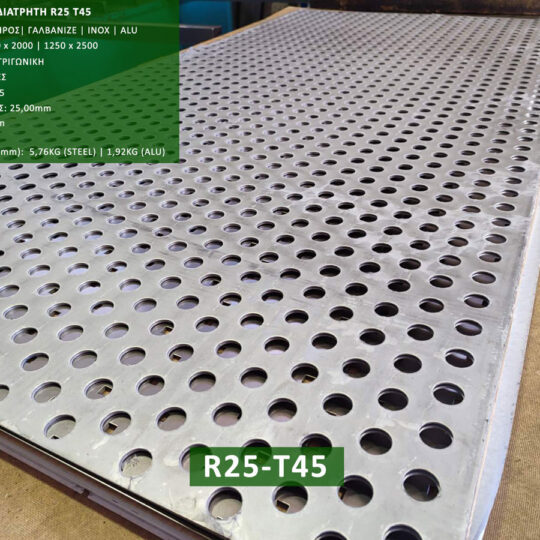

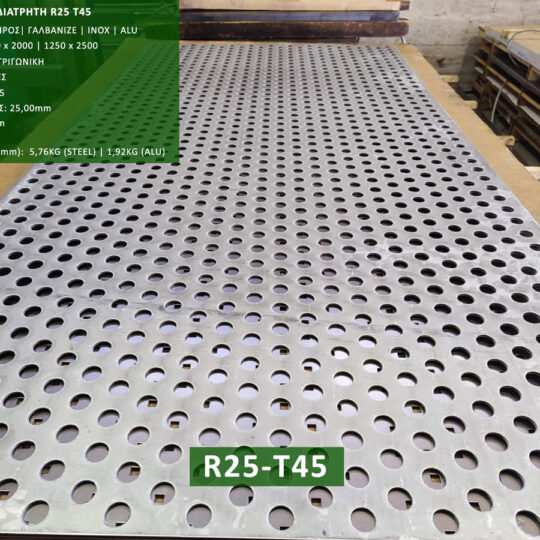

| 1026 | 25.00 | 39.00 | 37.27 |

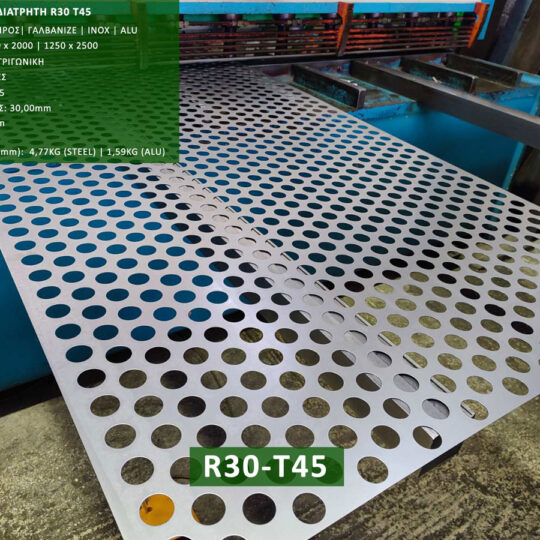

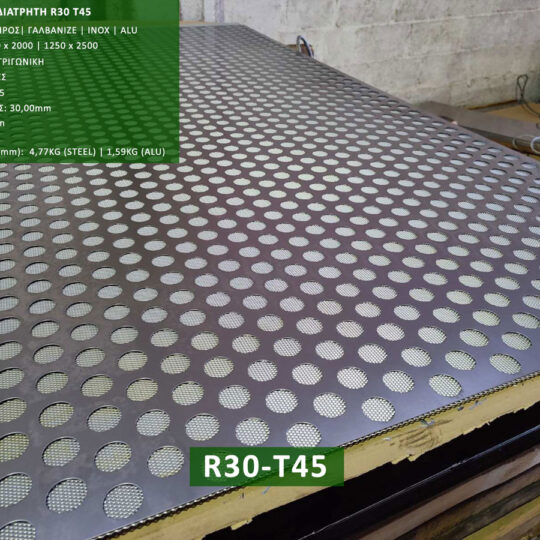

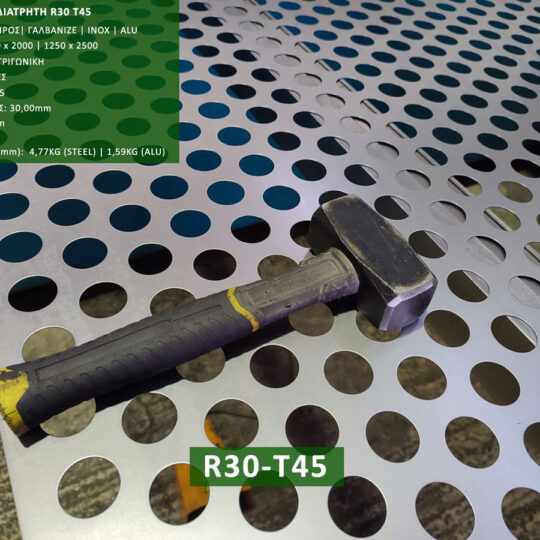

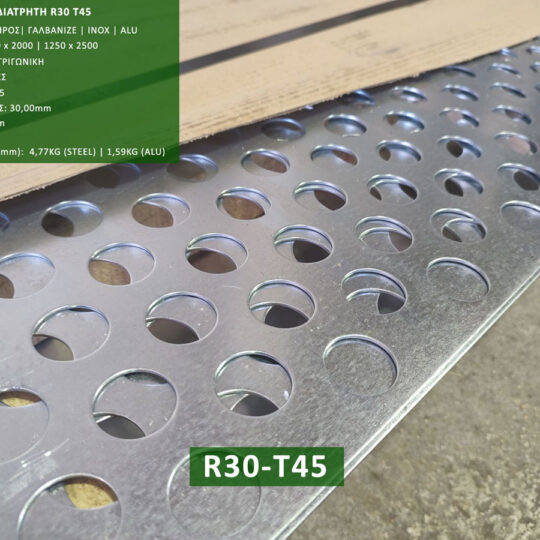

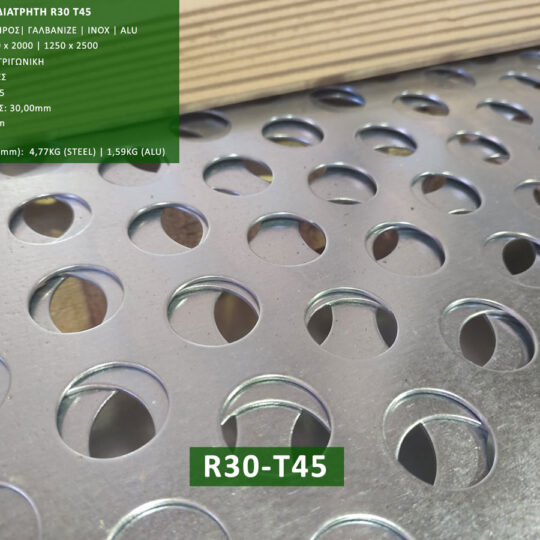

| 1027 | 30.00 | 45.00 | 40.30 |
- R ή Φ= Διάμετρος τρύπας σε χιλιοστά (mm)
- T= Απόσταση κέντρων 2 οπών σε χιλιοστά (mm)
| Κωδικός | R ή Φ(διάμετρος τρύπας) | Τ (κέντρα) | Αέρας % |
|---|---|---|---|
| 2001 | 2.00 | 8.70 | 4.15 |
| 2002 | 3.00 | 8.30 | 10.26 |
| 2003 | 3.00 | 10.70 | 6.017 |
| 2004 | 4.00 | 10.98 | 10.42 |
| 2005 | 4.00 | 13.00 | 7.43 |
| 2006 | 4.50 | 12.50 | 10.17 |
| 2007 | 5.00 | 12.50 | 12.56 |
| 2008 | 5.00 | 15.40 | 8.28 |
| 2009 | 5.50 | 13.50 | 13.03 |
| 2010 | 6.00 | 15.38 | 11.95 |
| 2011 | 6.00 | 17.50 | 9.23 |
| 2012 | 8.00 | 17.30 | 19.79 |
| 2013 | 8.00 | 21.63 | 10.74 |
| 2014 | 10.00 | 26.40 | 11.26 |
| 2015 | 12.00 | 30.28 | 12.33 |
| 2016 | 12.00 | 35.15 | 9.15 |
| 2017 | 14.00 | 34.80 | 12.85 |

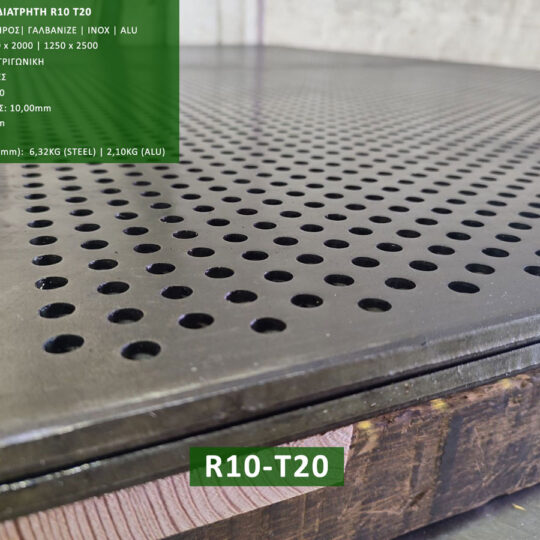

| 2018 | 20.00 | 40.00 | 19.63 |
| 2019 | 25.00 | 50.00 | 19.63 |
| 2020 | 30.00 | 50.00 | 28.26 |
| 2021 | 50.00 | 64.00 | 47.91 |
- R ή Φ= Διάμετρος τρύπας σε χιλιοστά (mm)
- Z1= Κάθετη απόσταση κέντρων 2 οπών σε χιλιοστά (mm)
- Z2= Οριζόντια απόσταση κέντρων 2 οπών σε χιλιοστά (mm)
| Κωδικός | R ή Φ(διάμετρος τρύπας) | Ζ1 (κέντρα) | Ζ2 (κέντρα) | Αέρας % |
|---|---|---|---|---|
| 3001 | 2.00 | 6.54 | 11.34 | 9.78 |
| 3002 | 2.00 | 8.70 | 15.00 | 5.56 |
| 3003 | 3.00 | 8.30 | 15.00 | 13.11 |
| 3004 | 3.00 | 10.70 | 18.75 | 8.14 |
| 3005 | 3.50 | 10.70 | 18.75 | 11.07 |
| 3006 | 4.00 | 10.98 | 18.75 | 14.10 |
| 3007 | 4.00 | 13.00 | 22.50 | 9.92 |
| 3008 | 5.00 | 12.80 | 22.50 | 15.74 |
| 3009 | 5.00 | 15.40 | 26.25 | 11.22 |
| 3010 | 5.50 | 13.50 | 27.00 | 15.05 |
| 3011 | 6.00 | 15.38 | 26.25 | 16.17 |
| 3012 | 6.00 | 17.50 | 30.00 | 12.44 |
| 3013 | 7.00 | 17.50 | 30.00 | 16.93 |
| 3014 | 8.00 | 17.30 | 30.00 | 22.37 |
| 3015 | 8.00 | 21.63 | 37.50 | 14.31 |
| 3016 | 9.00 | 24.17 | 41.80 | 14.54 |
| 3017 | 10.00 | 26.40 | 45.00 | 15.27 |
| 3018 | 12.00 | 30.28 | 52.50 | 16.43 |

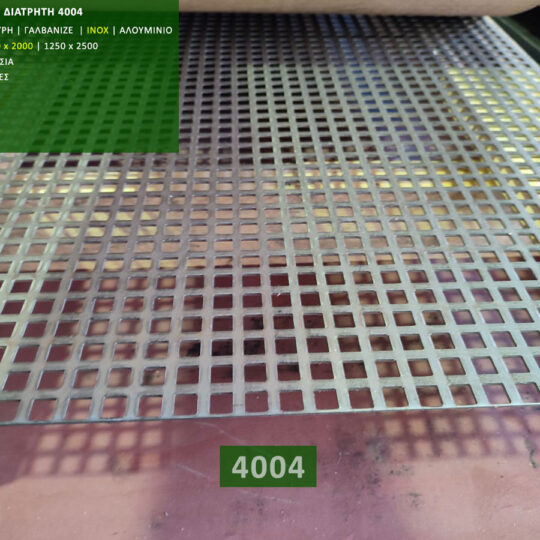

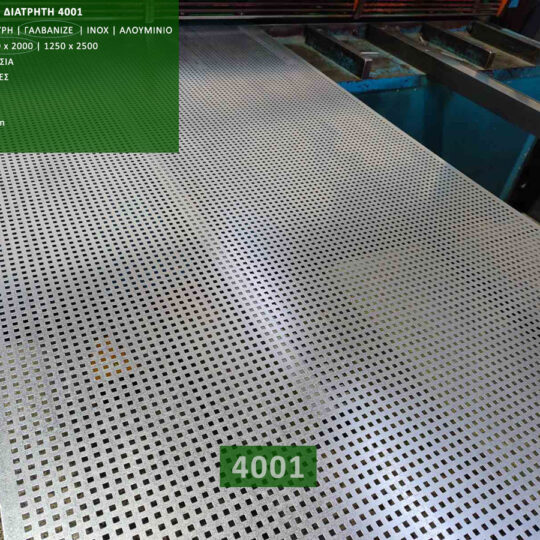

Τετράγωνες οπές
- Τετράγωνη διάταξη
- Διάταξη σε Ζ
| Κωδικός | C | U | Αέρας % |
|---|---|---|---|

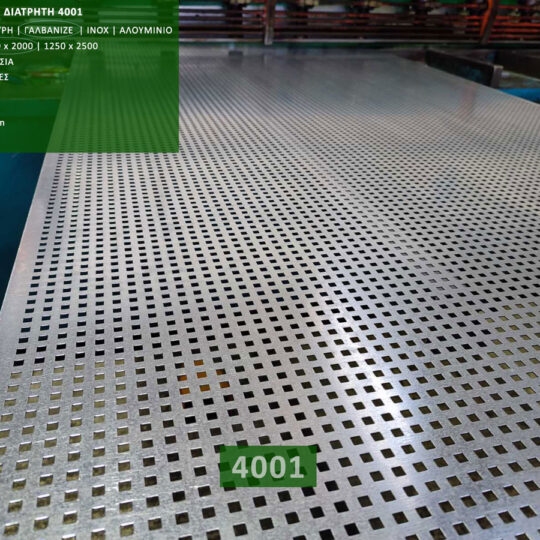

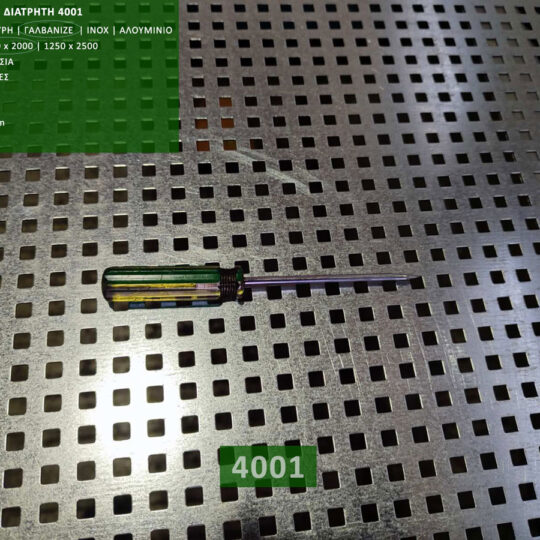

| 4001 | 6.00 | 12.50 | 23.04 |

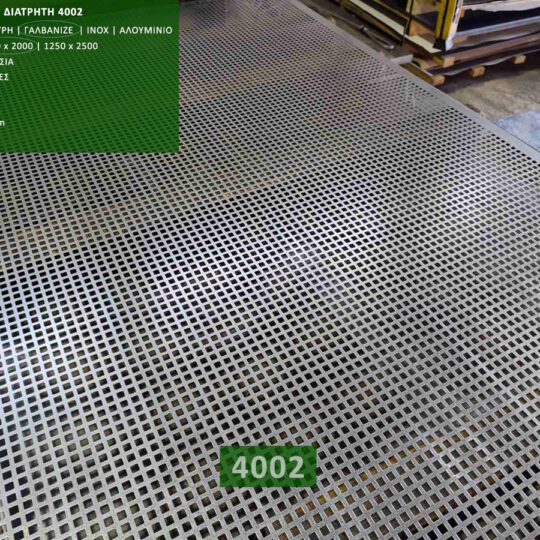

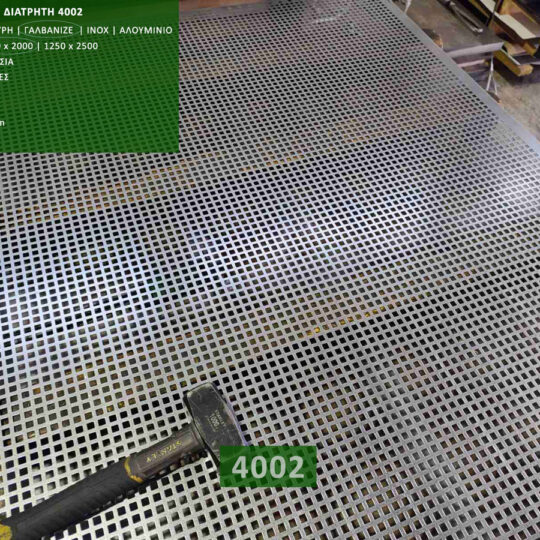

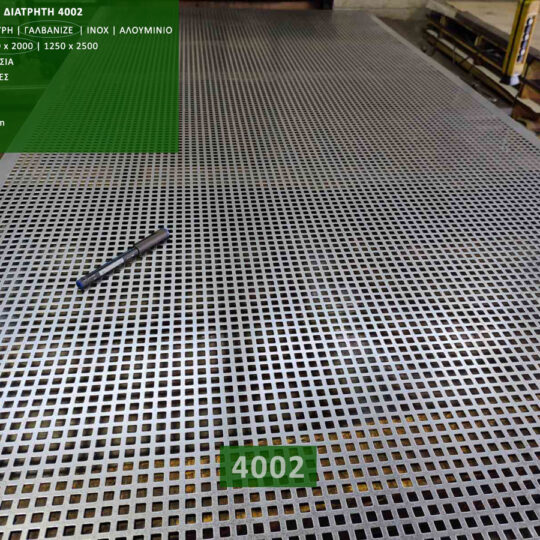

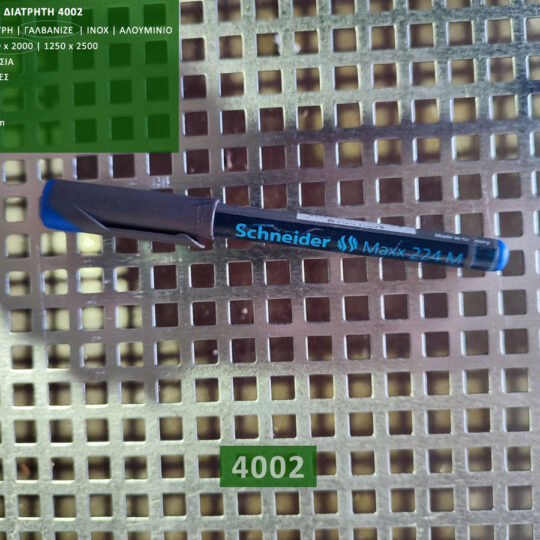

| 4002 | 8.00 | 12.50 | 40.96 |
| 4003 | 8.00 | 25.00 | 10.24 |

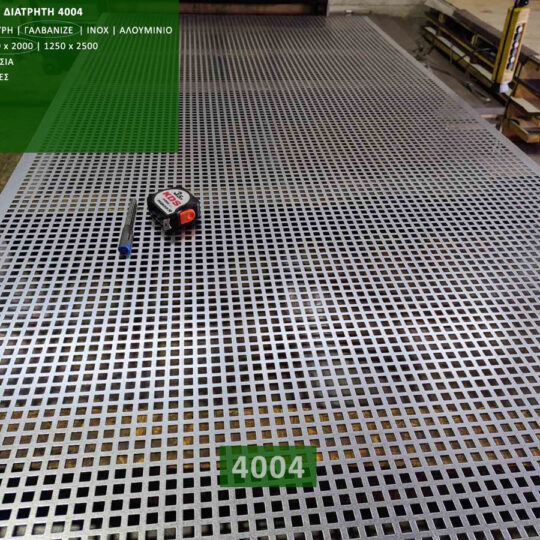

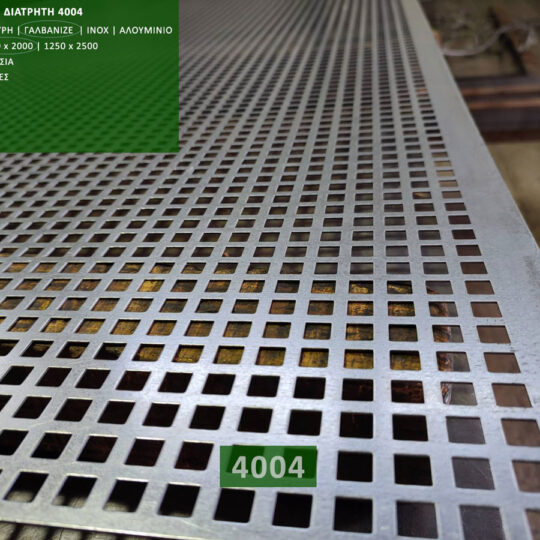

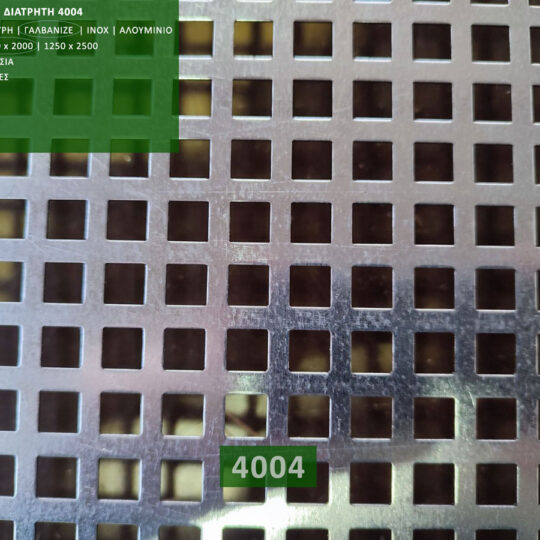

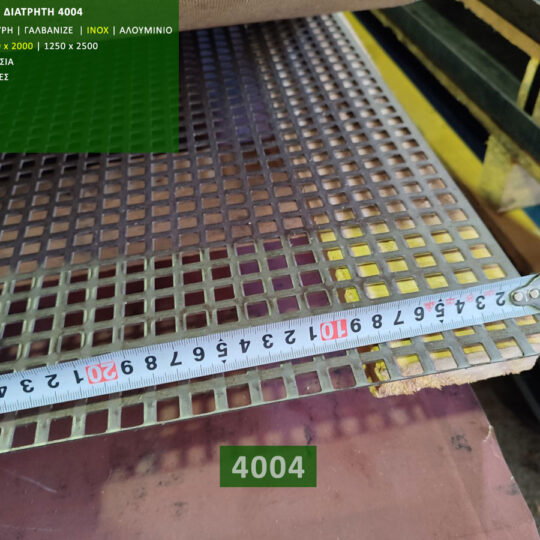

| 4004 | 10.00 | 15.00 | 44.44 |

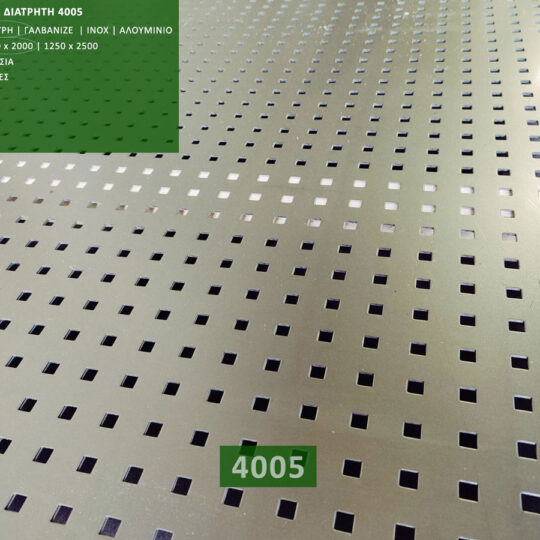

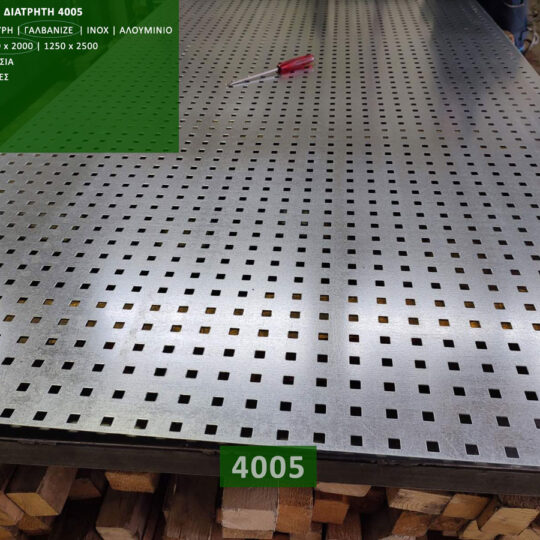

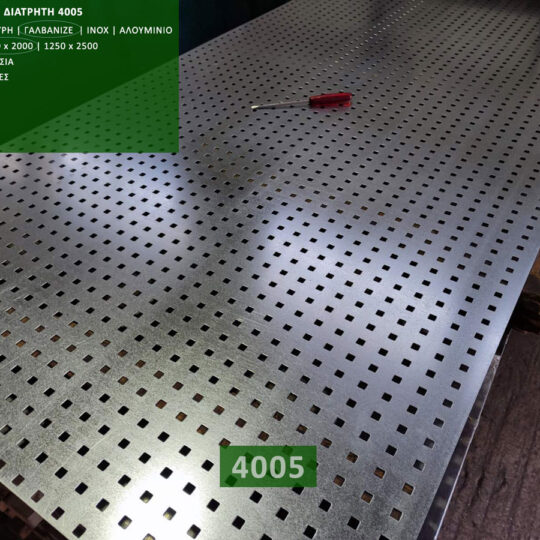

| 4005 | 10.00 | 30.00 | 11.11 |

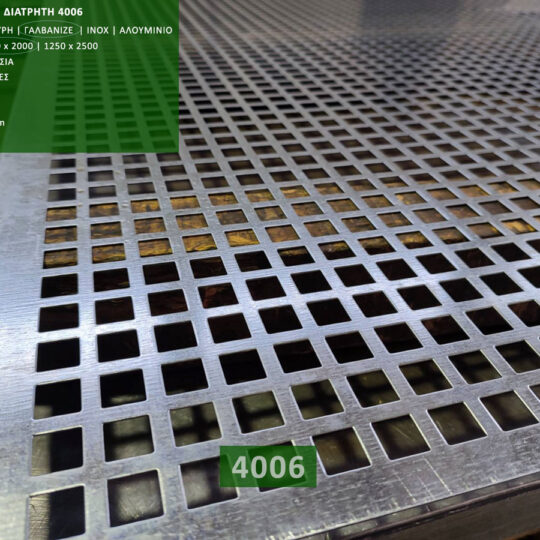

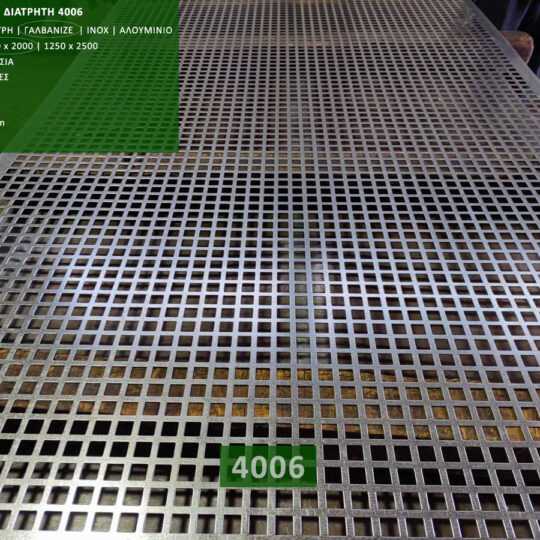

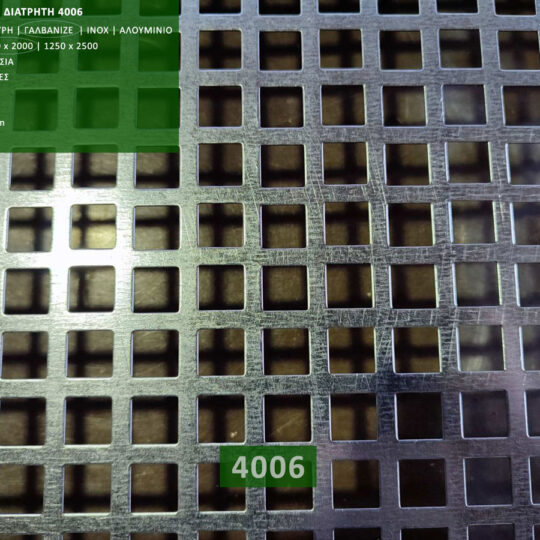

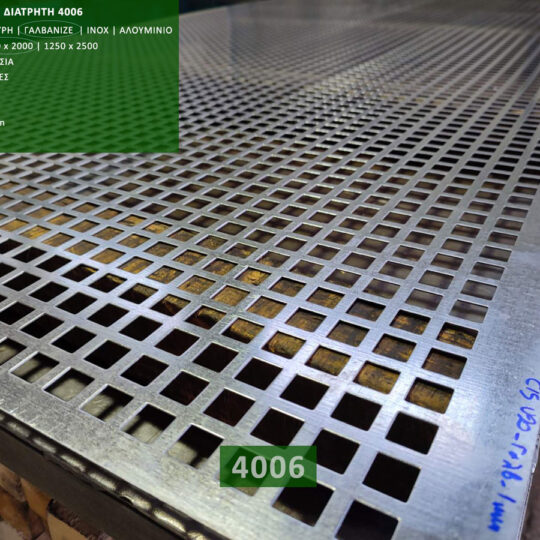

| 4006 | 15.00 | 20.50 | 53.54 |
| 4007 | 15.00 | 41.00 | 13.38 |
| 4008 | 20.00 | 39.00 | 26.30 |

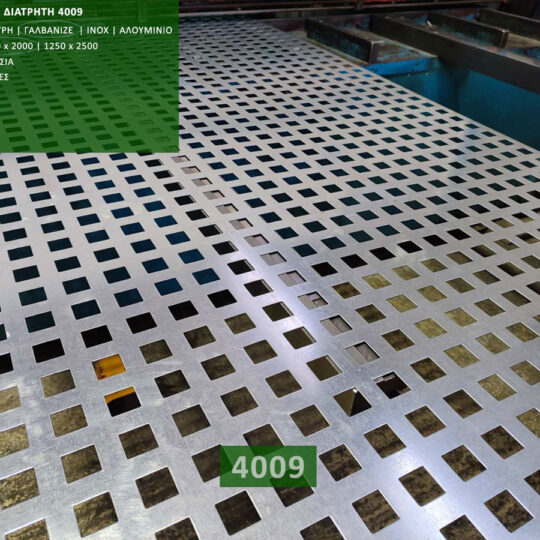

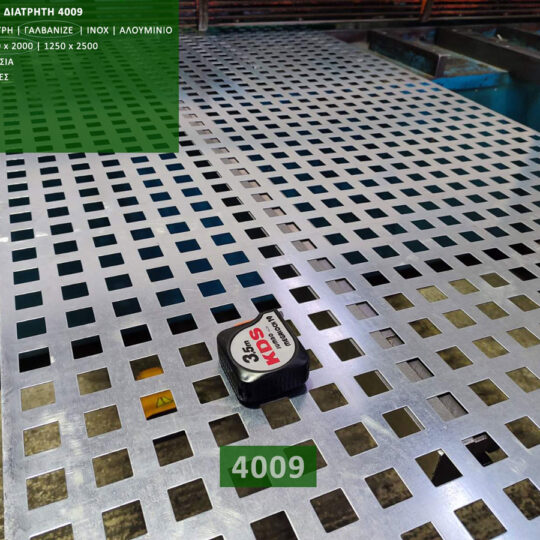

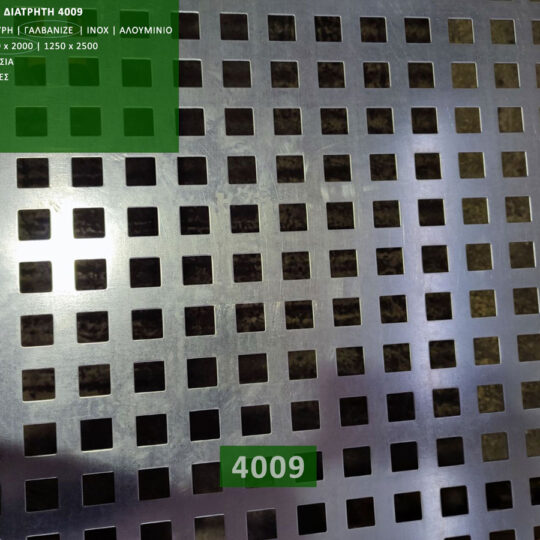

| 4009 | 25.00 | 45.00 | 30.86 |
| 4020 | 30.00 | 60.00 | 25.00 |

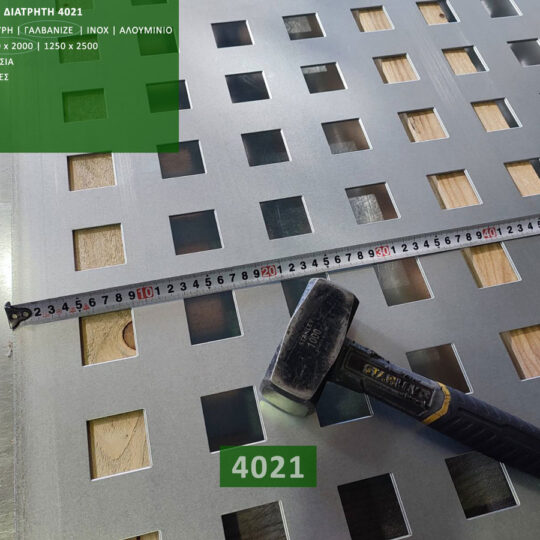

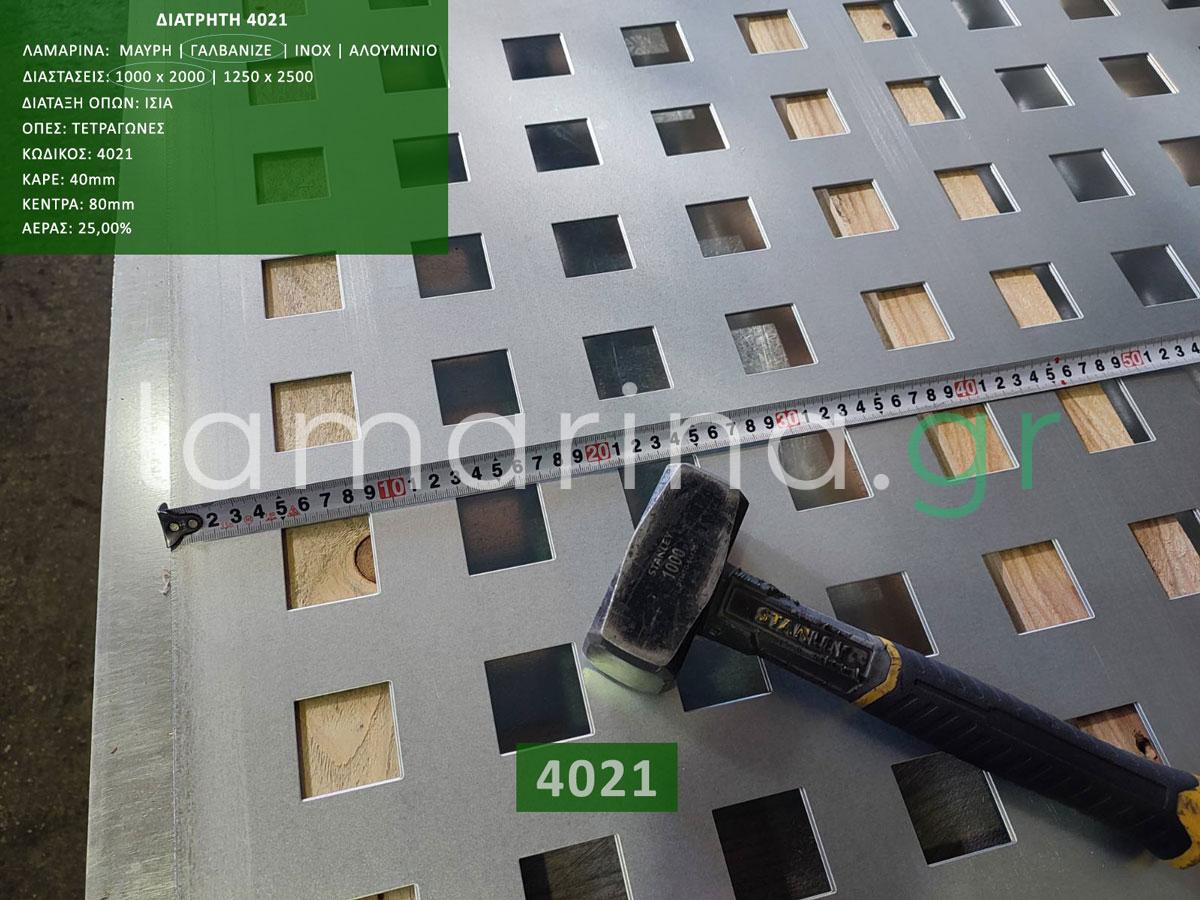

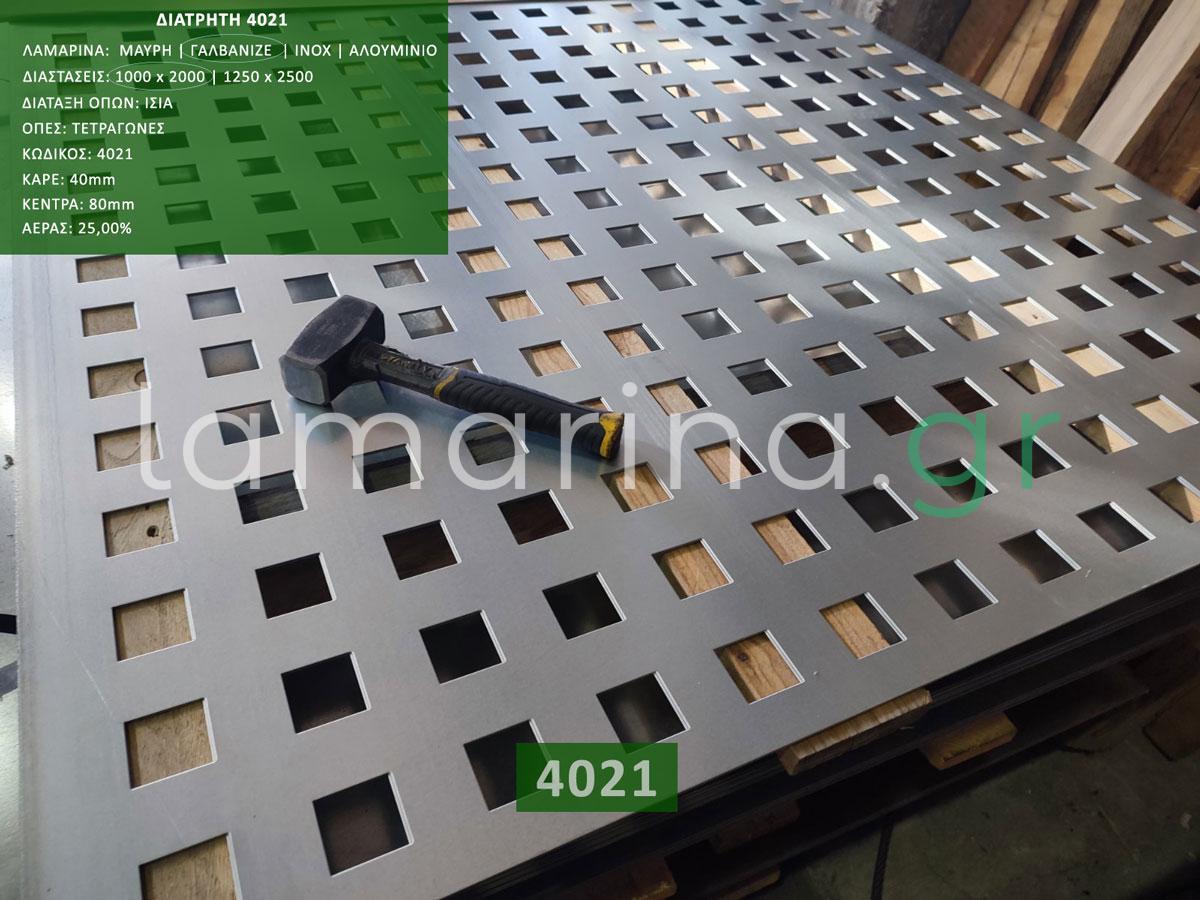

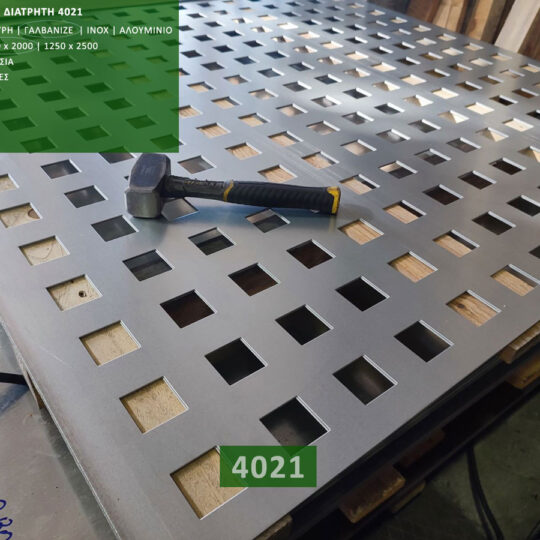

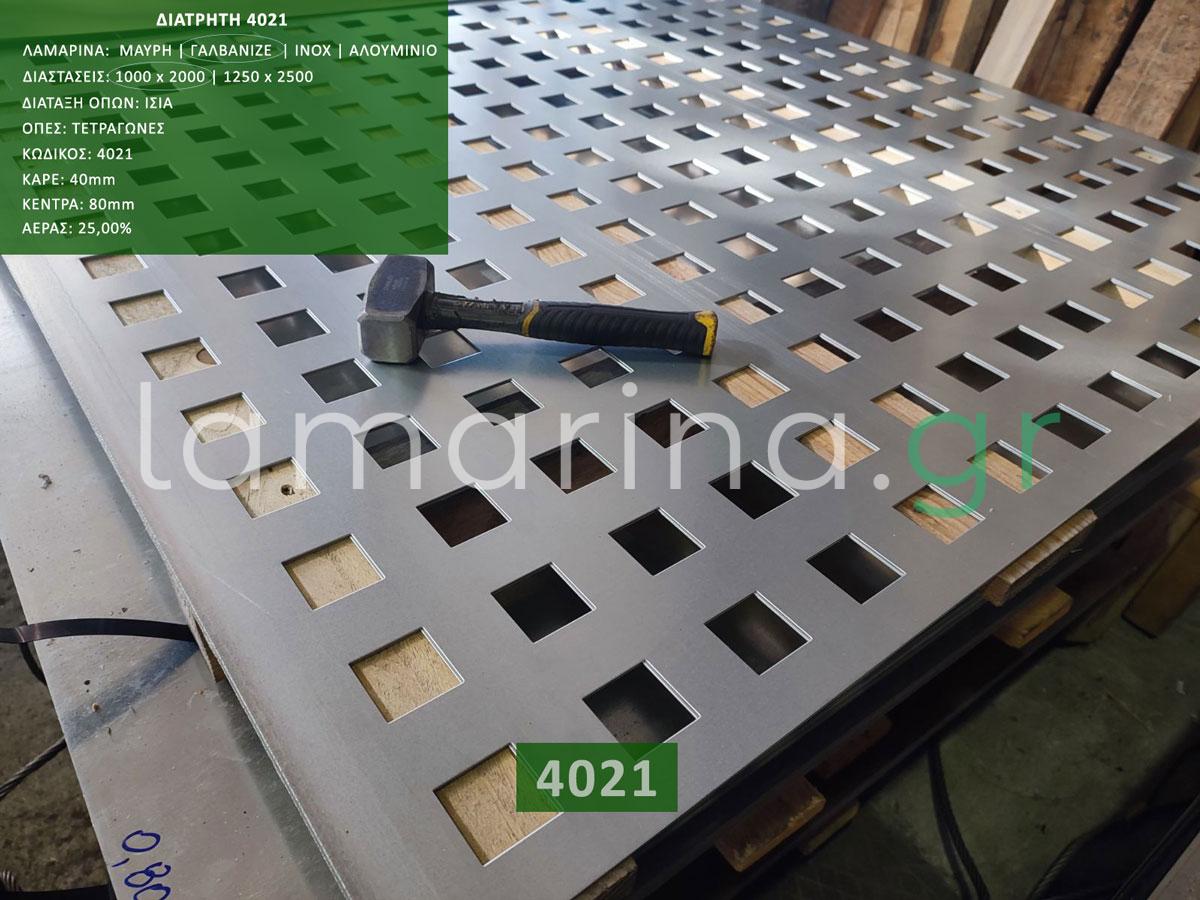

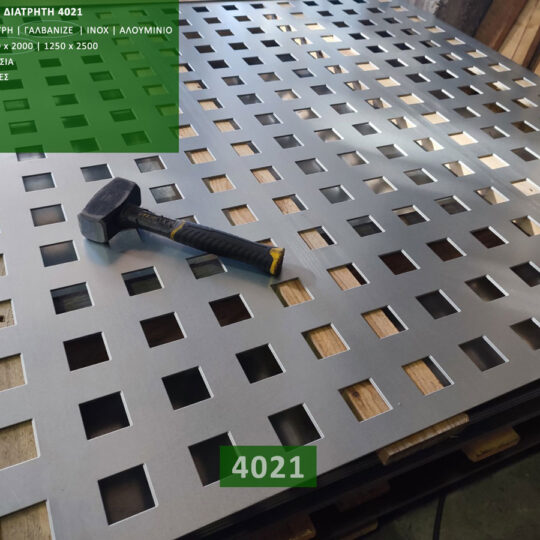

| 4021 | 40.00 | 80.00 | 25.00 |

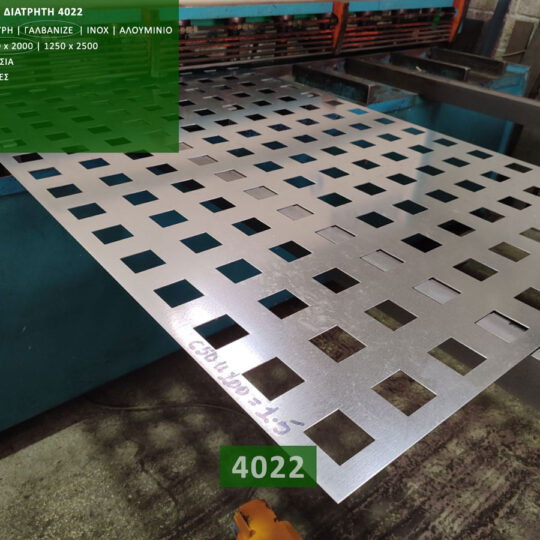

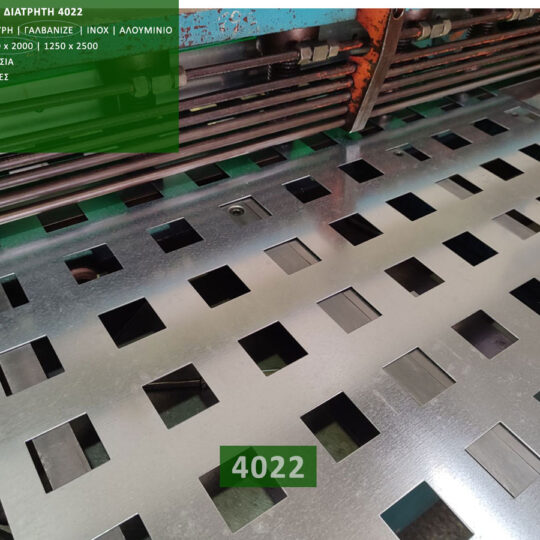

| 4022 | 50.00 | 100.00 | 25.00 |
| Κωδικός | C | Ζ1 (κέντρα) | Ζ2 (κέντρα) | Αέρας % |
|---|---|---|---|---|
| 4010 | 8.00 | 25.00 | 25.00 | 20.48 |
| 4011 | 10.00 | 30.00 | 30.00 | 22.22 |
Επιμήκεις οπές
- Ίσια Διάταξη
- Διάταξη σε Ζ
| Κωδικός | R | L | U1 | U2 | Αέρας % |
|---|---|---|---|---|---|
| 7001 | 3.50 | 20.00 | 7.50 | 26.00 | 34.50 |
| 7002 | 5.00 | 20.00 | 10.00 | 25.00 | 37.90 |
| 7003 | 7.00 | 25.00 | 13.75 | 35.50 | 33.70 |
| 7004 | 10.00 | 20.00 | 20.00 | 30.00 | 29.80 |
| 7005 | 10.00 | 20.00 | 40.00 | 50.00 | 8.90 |
| 7008 | 10.00 | 100.00 | 20.00 | 120.00 | 40.80 |
| Κωδικός | R | L | Z1 | Z2 | Αέρας % |
|---|---|---|---|---|---|
| 6006 | 2.00 | 20.00 | 12.00 | 25.00 | 26.10 |

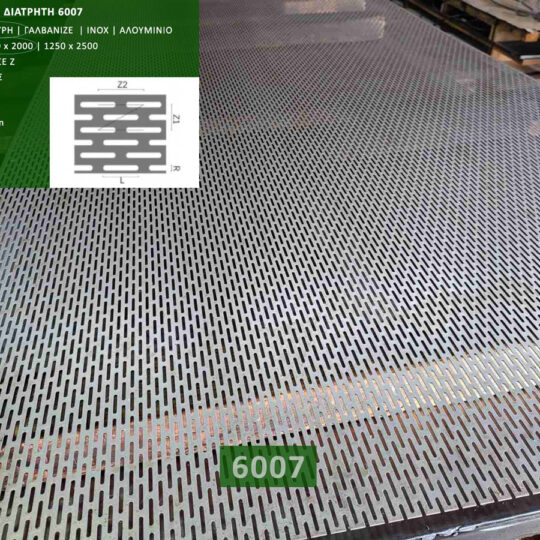

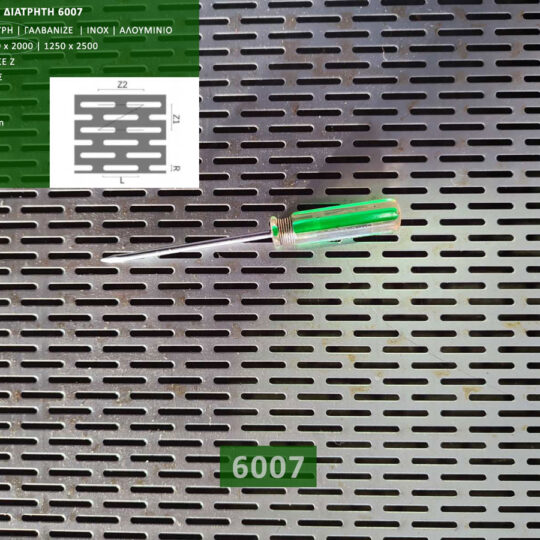

| 6007 | 3.00 | 20.00 | 14.50 | 25.00 | 32.00 |
| 6008 | 4.00 | 20.00 | 17.50 | 25.00 | 26.10 |

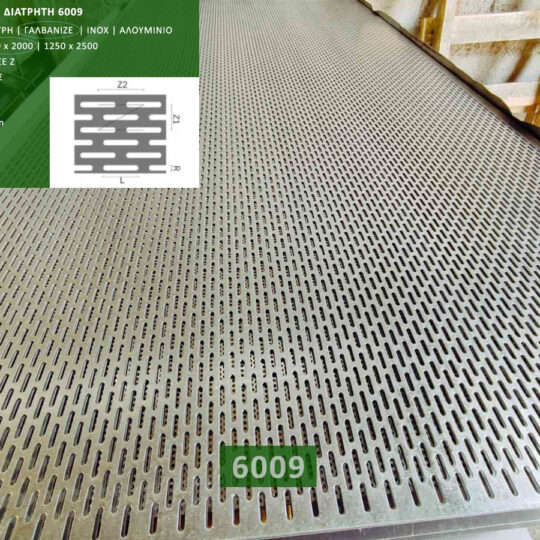

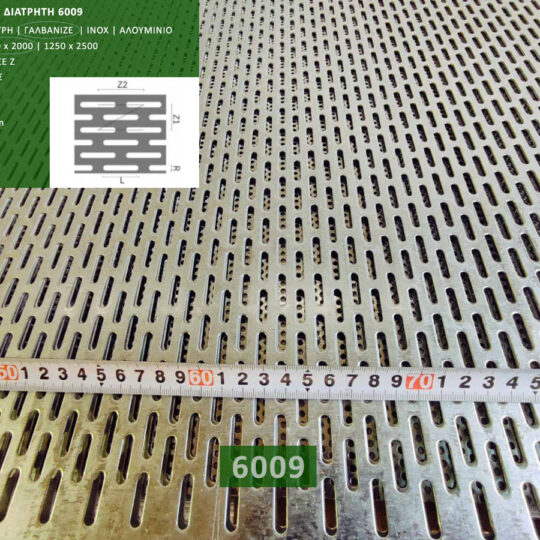

| 6009 | 5.00 | 20.00 | 20.00 | 25.00 | 37.85 |
| 6010 | 7.00 | 25.00 | 27.50 | 32.00 | 36.80 |

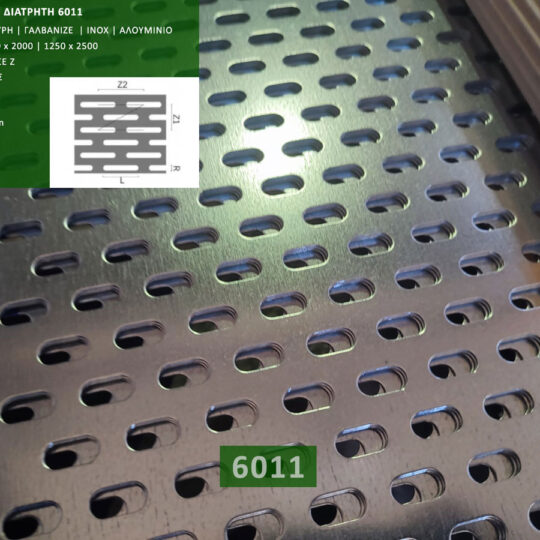

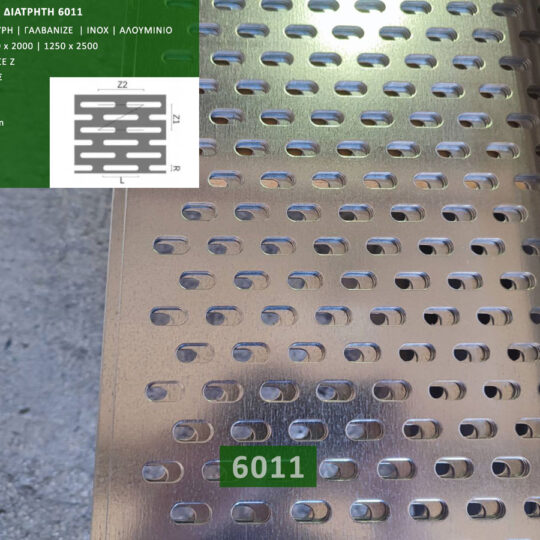

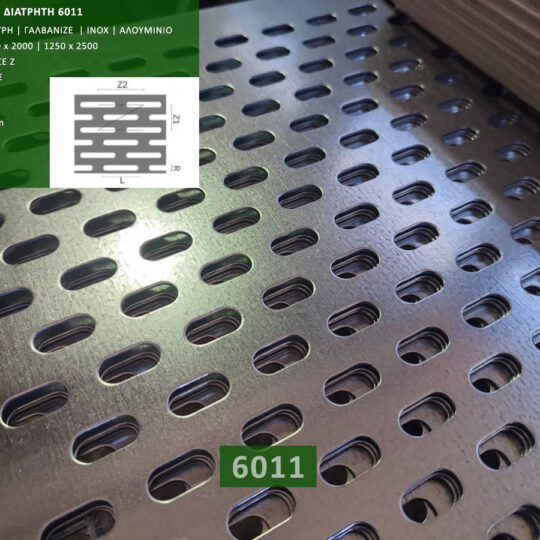

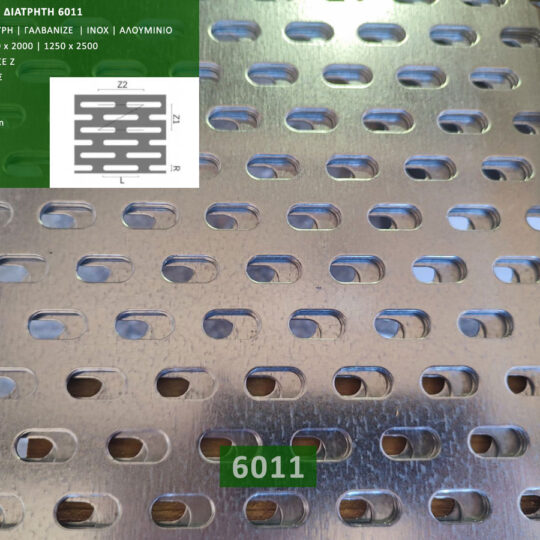

| 6011 | 10.00 | 20.00 | 40.00 | 30.00 | 29.75 |
Κόστος
Η τιμή μιας διάτρητης λαμαρίνας εξαρτάται από το είδος της λαμαρίνας, των οπών και της διάταξης.
ΠΛΗΡΟΦΟΡΙΕΣ
Εμπορικές Διαστάσεις:
1000 x 2000 | 1250 x 2500 | 1500 x 3000
Πάχη: 0.60 – 10.00mm
Τα φύλλα κόβονται στις ειδικές διαστάσεις που θα ζητηθούν
